تابلوی برق یو پی اس

تابلوهای برق یو پی اس، درواقع یک نوع تابلوی توزیع بوده و برق ورودی و خروجی دستگاه یو پی اس ups را کنترل می نماید. این تابلوها با توجه به توان و تعداد فاز ورودی و خروجی دستگاه طراحی و ساخته می شوند و دارای کلید و فیوزهای الکتریکی اتوماتیکی و بعضا بصورت دستی، جهت امنیت و کنترل بیشتر می باشند که در صورت بروز مشکل در سیستم برقی، فیوزهای داخل تابلو، برق را به صورت خودکار قطع نموده تا مشکل برای یو پی اس ups و مصرف کننده ها به وجود نیاید ودر صورت نیاز و اضطرار می توان برق ورودی و خروجی یو پی اس ups را به صورت دستی قطع کرد.

بای پس یو پی اس (ups bypass)

در اکثر یو پی اس های سه فاز کلید بای پس وجود دارد که در صورت نیاز و یا بروز مشکل برای یو پی اس با استفاده از این کلید می توان به راحتی، ورودی یو پی اس ups را به خروجی آن متصل نمود و در بعضی از مدل های یو پی اس ups کلید اتوماتیک بای پس آنها به صورا اتومایک (Automatic bypass) می باشد که در صورت لزوم به صورت خودکار دستگاه در حالت بای پس قرار می دهند.

یو پی اس و تابلوی بای پس(ups Panel bypass)

با توجه به اینکه یو پی اس دارای کلید بای پس می باشد چرا باید از تابلویی که دارای کلید بای پس یو پی اس هستند استفاده نمود؟
علت استفاده از تابلوی بای پس برای یو پی اس برای زمانی می باشد که دستگاه یو پی اس ups دچار مشکل شده که در این حالت می توان توسط کلید بای پس تابلوی یو پی اس ، دستگاه یو پی اس ups را کاملا از مدارخارج کرد و برق ورودی را به مصرف کننده های اصلی متصل نمود و دستگاه یو پی اس را براحتی چکاب و بازدید و تعمیر و تعویض را کرد.

طراحی و ساخت تابلوی برق یو پی اس

ساخت و طراحی تابلوی برق یو پی اس ups همانطور که گفته شد با توجه به نوع یو پی اس و بار مصرفی و با توجه به نیاز برای هر محل طراحی وساخته می شود.

مواردی که قبل از ساخت و طراحی تابلو باید به آن توجه کرد عبارت اند از :

محل نصب: تابلو ها در ابعاد مختلف ساخته و معمولا در دو مدل ایستاده و دیواری ساخته میشوند و متناسب با محل نصب نوع و جنس و ضخامت رنگ تابلو مشخص می گردد.

سیستم برقی موجود: حتما باید از نوع برق ورودی از لحاظ تعداد فاز و وجود ژنراتور در محل و نوع و تعداد بار مصرفی اطلاعات کافی داشت.

قطعات داخلی تابلو: با توجه به مقدار توان بار مصرفی و نوع یو پی اس قطعات داخلی مانند فیوز ها، کلید ها و ترمینال های آن تعیین میگردد که برای انتخاب فیوزهای ورودی و خروجی مناسب با توان یو پی اس می توان از جدول زیر استفاده نمود.

موارد مهم درطراحی تابلوی یو پی اس ups

در داخل تابلوها حتما باید ازقطعات و کلید و فیوزهای با کیفیت با توان مناسب استفاده گردد و هم در ورودی و هم در خروجی جهت حفاضت بیشتر تابلو حتما فیوز مناسب قرار گیرد .
تاکید می گردد در اتصالات داخلی تابلو حتما نول ورودی از نول خروجی کاملا مجزا و ایزوله باشد تا نول ورودی از خروجی یو پی اس به یو پی اس وارد نشود تا سیستم ایزوله یو پی اس مختل نگردد . برای همین منظورکلید گردان بای پس قابلیت قطع نول را باید داشته باشد .
در ضمن تابلو باید به سیستم ارت متصل بوده و ترجیها جهت مانیتورینگ و کنترل تابلو دارای نمایشگر ولتاژ و جریان ورودی و خروجی باشد .

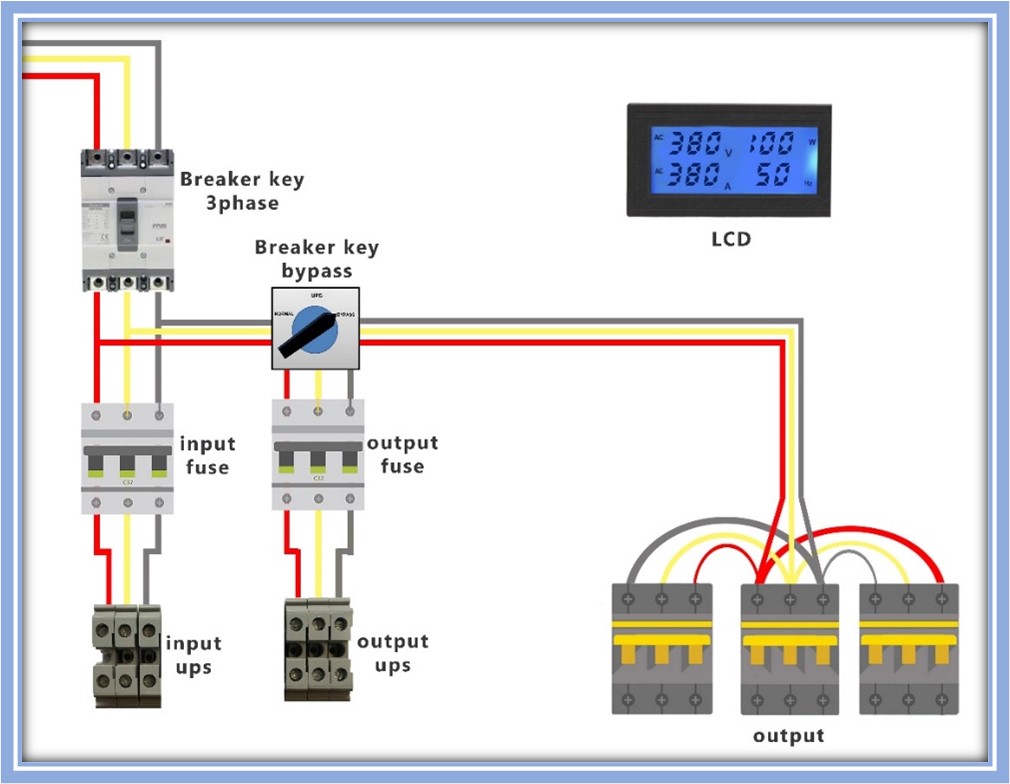

نمونه نقشه تابلوی بای پس یو پی اس

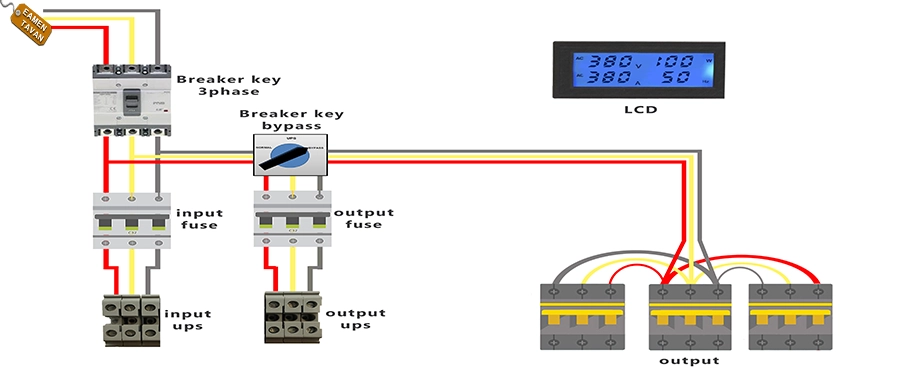

در اینجا برای نمونه نقشه تابلوی بای پس یو پی به همراه برق ورودی و خروجی برای یک سیستم UPS سه‌فاز نشان داده میشود. این تابلو شامل چند بخش اصلی از جمله کلیدهای حفاظتی، فیوزها، ترمینال‌های ورودی و خروجی UPS، کلید بای‌پس و نمایشگر دیجیتال LCD است.

در ابتدای مسیر، برق سه‌فاز ورودی از طریق یک کلید اتومات سه‌فاز (Breaker 3Phase) وارد تابلو می‌شود. این کلید نقش حفاظتی برای کل تجهیزات داخلی تابلو دارد که پس از عبور از کلید اصلی، مسیر برق به یک کلید بای‌پس سه‌حالته هدایت می‌شود و این کلید دارای سه حالت مختلف است: حالت نرمال (Normal) که در آن برق از طریق UPS به تجهیزات می‌رسد، حالت بای‌پس (Bypass) که در آن برق شهر مستقیماً به مصرف کننده ها منتقل می‌شود، و حالت وسط (خاموش یا انتقالی) که معمولاً برای تغییر وضعیت و یا قطع برق برای تغییر یا رفع مشکل برای مصرف کننده ، استفاده می‌شود.
وجود این کلید باعث می‌شود که در بتوان زمان سرویس یا تعمیر UPS بدون تغییرات سیم کشی ، برق را به صورت مستقیم به تجهیزات منتقل کرد.
در ادامه، مسیر برق به فیوز ورودی UPS (Input Fuse) وارد می‌شود که نقش حفاظتی در برابر جریان‌های غیرمجاز را ایفا می‌کند و سپس برق به ترمینال ورودی UPS متصل می‌شود و برق خروجی یو پی اس توسط ترمینال خروجی UPS (Output Fuse) به سمت مصرف‌کننده هدایت می‌گردد. وجود فیوز ورودی نه‌تنها از UPS محافظت می‌کند، بلکه در صورت بروز خطا در مصرف‌کننده نیز از آسیب‌های احتمالی جلوگیری خواهد کرد.
یکی دیگر از اجزای مهم در این تابلو، نمایشگر دیجیتال یا LCD است که اطلاعاتی از قبیل مقدار ولتاژ، جریان، توان را به‌صورت لحظه‌ای نمایش می‌دهد. در نقشه نمونه حاضر، ولتاژ خروجی ۳۸۰ ولت، توان مصرفی ۱۰۰ وات و فرکانس ۵۰ هرتز نشان داده شده که برای تحلیل عملکرد سیستم بسیار مفید است. اپراتور می‌تواند از طریق این نمایشگر، به‌سادگی وضعیت برق را بررسی کرده و در صورت وجود اختلال، نسبت به رفع مشکل اقدام کند.
این تابلو یک نمونه ساده و قابل اعتماد از طراحی سیستم برق UPS است که با در نظر گرفتن الزامات ایمنی، امکان عملکرد پیوسته و بدون وقفه را برای تجهیزات حساس فراهم می‌کند و مناسب برای مراکز داده، بیمارستان‌ها، کارخانجات و سایر می باشد.

خرید تابلوی یو پی اس

خرید تابلوی برق یو پی‌اس (UPS) همانطور که گفته شد نیاز به مشخصات فنی دستگاه یو پی اس ، توان مصرفی تجهیزات و نوع کاربری است. این تابلوها باید به‌گونه‌ای طراحی شوند که علاوه بر کنترل برق ورودی و خروجی یو پی‌اس، امکان ایزولاسیون کامل دستگاه هنگام تعمیر یا تعویض را فراهم کنند. انتخاب تابلو با قطعات باکیفیت، کلید بای‌پس مطمئن و طراحی اصولی، نقش بسزایی در افزایش طول عمر تجهیزات و کاهش خطرات ناشی از نوسانات برق دارد. همچنین برای شرایط خاص مانند مراکز داده یا بیمارستان‌ها، استفاده از تابلوهای با قابلیت مانیتورینگ و حفاظت پیشرفته توصیه می‌شود.

قیمت تابلوی یو پی اس

قیمت تابلوی برق یو پی‌اس بسته به ظرفیت یو پی‌اس، نوع فاز ورودی و خروجی  (تک‌فاز یا سه‌فاز)، کیفیت قطعات به‌کار رفته، امکانات جانبی مثل نمایشگر و کلید بای‌پس اتوماتیک، متغیر است. هزینه نهایی همچنین تحت تأثیر نیاز به طراحی سفارشی برای محل نصب یا هماهنگی با سایر تجهیزات برقی قرار دارد. پیشنهاد می‌شود پیش از خرید، با کارشناسان فنی مشورت و تابلو بر اساس نیاز واقعی مصرف‌کننده انتخاب شود تا علاوه بر بهره‌وری بالا، از هزینه‌های اضافی و مشکلات احتمالی در آینده جلوگیری گردد.
