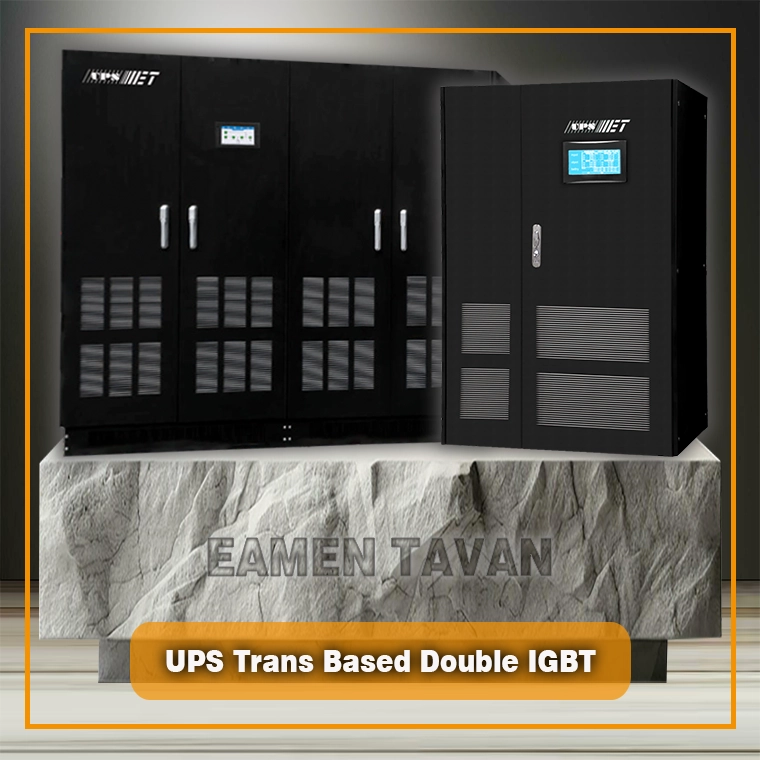

UPS Online Double Conversion Transformer Based Double IGBT SeriesHT5000IG(80~500KVA)3/3

  • Output isolation transformer using winding makes strong capability with unbalanced loads
  • Medical Isolating Transformer is produced to comply with Standards for supplying critical loads

توضیحات

UPS Online Double IGBT Series HT5000IG (80~500 KVA) 3/3

مشخصات :

UPS سری HT5000IG آنلاین دابل کانورژن و با ورودی و خروجی کاملا ایزوله مناسب برای تجهیزات حساس و مجهز به IGBT در ورودی (Rectifier ) و در خروجی (Inverter ) با کنترل دیجیتال (DSP) با هارمونیک خروجی بسیار کم (PWM) .
UPS سری HT5000IG بر اساس« ترانسفورمر» طراحی شده واین نوع دستگاهها نسبت به مدلهای دیگر دربرابر خرابی مقاومتر بوده و درصد خرابی کمتری دارند و در ضمن دارای ترانسفورماتور عایق بسیار مناسب جهت ایزوله کردن ورودی و خروجی بوده و دستگاه مصرف کننده را از هر گونه نویز و نوسانات و شوک برق شهرمحافظت می کند .

  تکنولوژی آنلاین و دابل کانورژن با ضریب توان خروجی ۰٫۹

  دارای ضریب توان ورودی بالا و بهره گیری از IGBT در ورودی (Rectifier )

  پاور فاکتورورودی ۰٫۹۹ و هارمونیک جریان ورودی THDi ≤ ۳ و هارمونیک خروجی THDv ≤ ۵

  دارای صفحه نمایش بزرگ لمسی (Touch screen) جهت نمایش وقایع ثبت شده در حافظه دستگاه و ولتاژ و فرکانس ورودی و خروجی ، درصد بار مصرفی،

  کلید قطع اضطراری (EPO)

  مدیریت هوشمند باتری جهت بالا بردن عمر مفید باتری .

  بهره گیری از ترانس ایزوله جهت محافظت بالا در برابر بارهای نامتعادل تامین برق مناسب برای تجهیزات دارای جریان لحظه ای ، طبق استاندارد قابلیت پارالل تا ۶ دستگاه ( اختیاری )

  کارکرد با انواع ژنراتور

specifications :

Ups series HT5000IG online double conversion technology for true isolation between input and output. Availability is achieved through zero transfer time for critical loads.UPS is a highly reliable and flexible. features a digitally controlled IGBT input rectifier and output inverter an intelligent low harmonic pulse-width modulation (PWM) output, state-of-the-art electronic battery isolation circuitry, and an easy-to-navigate local touch screen interface.

There are two main benefits of a transformer – based ups series HT5000IG Firstly it is generally accepted that they are more robust there are less points of failure . Secondly, the transformer provides galvanic isolation, a separation of the input and output supplies, which protects the load from any spikes, surges, or electrical noise.

Online double conversion mode with an output power factor of 0.9 providing 12% more active power compare to UPS with a power factor of 0.8
High input power factor and use of a IGBT Rectifier eliminates the use of oversized input feeders
Input power factor > 0.99, input THDi ≤i3%, output THDV ≤i5%
Large display panel provides metering, statistics, alarm history and an active mimic screen
With emergency shutdown (EPO) button interface
Dynamic battery management screen optimizes battery function to lengthen service life and allow cold restart of the UPS
With a static screen placed between the primary and secondary windings is isolated from the fixed angle transformer core
Output isolation transformer using winding makes strong capability with unbalanced loads
Medical Isolating Transformer is produced to comply with Standards for supplying critical loads
N+X redundancy parallel up to 6 units (optional)
Generator compatible

specifications table :
