نحوه عملکرد یو پی اس 100 کاوا

یو پی اس 100 کاوا از فناوری Double Conversion Online استفاده می‌کند. در این ساختار، برق ورودی ابتدا از حالت متناوب (AC) به مستقیم (DC) تبدیل شده و سپس دوباره به برق متناوب (AC) تبدیل می‌شود.
به‌ دلیل این فرآیند، تجهیزات مصرف‌کننده همواره از برق تثبیت‌شده، بدون نویز و کاملاً پایدار تغذیه می‌شوند و یو پی اس به‌صورت دائمی در مدار قرار دارد.

مشخصات کلی یو پی اس

• ورودی و خروجی سه‌فاز (3/3) با ولتاژ 380 ولت
• قابلیت سینک با ژنراتور
• امکان موازی‌سازی برای افزایش توان (N+X)
• مجهز به بای‌پس دستی و اتوماتیک
• تحمل اضافه‌بار و حفاظت در برابر اتصال کوتاه
• مانیتورینگ وضعیت باتری، خطاهای داخلی و کیفیت برق ورودی و خروجی

انواع یو پی اس 100 کاوا

این مدل ازیو پی اس‌های از نظر ساختار به سه دسته اصلی تقسیم می‌شوند:

1. یو پی اس آنلاین ترانس‌لس 100 کاوا (Trans former less)

این مدل فاقد ترانسفورماتور بوده و طراحی آن مبتنی بر IGBT و کنترل دیجیتال DSP است. وزن کمتر، ابعاد کوچک‌تر و راندمان بالا از ویژگی‌های اصلی این نوع یو پی اس محسوب می‌شود.
مزایا:
• راندمان بالا و کاهش تلفات انرژی
• پاسخ سریع به تغییرات بار
• سازگاری مناسب با ژنراتورها
• دامنه باز ولتاژ ورودی

کاربردها:
• مراکز داده و دیتاسنترهای بزرگ
• زیرساخت‌های شبکه و مانیتورینگ
• تجهیزات مخابراتی حساس
دستگاه ماژولار نمونه دیگر یو پی اس آنلاین ترانس‌لس با شکل ظاهری متفاوت و قابلیت بیشتر می باشد که در اینجا می‌خواهیم به این نوع یو پی اس به شرح ذیل بپردازیم:

یو پی اس ماژولار 100 کاوا

یو پی اس ماژولار از ترکیب چند یو پی اس ترانس لس به صورت ماژول تشکیل شده است که هر ماژول یک یو پی اس مجزا بوده که در یک رک (rack) قرار گرفته و با ماژول های دیگر پارالل شده و توان نهایی ماژول را تشکیل می دهند که امکان افزایش ظرفیت و سرویس ماژول‌ها بدون توقف را فراهم می‌کند و گزینه‌ای ایده‌آل برای پروژه‌های با امکان توسعه و نیاز به سیستم‌های پشتیبانی ، دسترس‌ پذیری بالا و مدیریت بهینه توان است.یو پی اس ماژولار از ترکیب چند ماژول مستقل می‌باشد، به ‌طوری که هر ماژول یک ، ماژول دیگر می‌باشد. یک یو‌پی‌اس ۱۰۰ کاوا از 4 عدد ماژول 25 کاوا تشکیل می شود که میتوان برای بار مصرفی 75 کاوا استفاده و 25 کاوای دیگر (یم ماژول) نیز برای پشتیبانی و خرابی احتمالی هر یک از ماژول‌های دیگر در نظر گرفت .
مزایا :
• امکان افزایش توان به‌صورت مرحله‌ای بدون تعویض کل سیستم
• قابلیت پشتیبانی و بکاپ در صورت مشکلات احتمالی
• سرویس و تعمیر هر ماژول به‌صورت مستقل و بدون خاموشی
• توزیع یکنواخت بار بین ماژول‌ها و کاهش استهلاک قطعات
• کاهش ریسک ازکارافتادگی کامل سیستم
• استفاده هم زمان ماژول ها از باتری های مشترک (Common battery)
• مدیریت و مانیتورینگ دقیق وضعیت هر ماژول
کاربردها :
• مراکز هوشمند و مراکز عملیاتی ۲۴ ساعته با ضریب توان اطمینانی بالا برای پشتیبانی
• مراکز نیازمند به پشتیبانی مداوم و آنلاین برق برای تجهیزات حساس
• مراکز داده با رشد توسعه ظرفیت توان
• اتاق‌های سرور سازمانی و زیرساخت‌های IT
• مراکز مانیتورینگ و کنترل شبکه
• سامانه‌های مالی، بانکی و پرداخت الکترونیکی
• زیرساخت‌های مخابراتی
• پروژه‌های بزرگ با برنامه توسعه بلندمدت

2. یو پی اس آنلاین ترانس‌بیس 100 کاوا

این مدل مجهز به ترانسفورماتور ایزوله مرکزی بوده که ایزولاسیون الکتریکی مناسبی بین ورودی و خروجی ایجاد می‌کند. این ساختار برای محیط‌های صنعتی با نویز بالا یا بارهای نامتعادل و بار مصرفی که دارای جریان لحظه‌ای هستند، بسیار مناسب است.
مزایا:
• ایزولاسیون قوی در برابر نویز
• تحمل بارهای نامتعادل تا 100٪
• خروجی پایدار با کنترل دیجیتال(DSP)
کاربردها:
• صنایع تولیدی و فرآیندی
• تجهیزات موتوردار صنعتی
• مراکز درمانی و تصویربرداری

3. یو پی اس ترانس‌بیس دابل IGBT 100 کاوا

این مدل پیشرفته‌ترین و مجهزترین نوع یو پی اس 100 کاوا است که علاوه بر ترانس ایزوله، از IGBT در ورودی و خروجی استفاده می‌کند. این ساختار، ایزولاسیون گالوانیکی کامل و کیفیت برق بسیار بالا را فراهم ساخته و مطمئن‌ترین نوع یو پی اس برای تمامی بارهای مصرفی است.
مزایا:
• اعوجاج هارمونیکی بسیار پایین (THD)
• تحمل جریان‌های لحظه‌ای و بارهای سنگین
• سازگاری عالی با شبکه‌های ناپایدار
• مدیریت هوشمند باتری
• سازگاری با انواع ژنراتورها

کاربردها:
• تجهیزات پزشکی پیشرفته (MRI، CT Scan)
• مراکز صنعتی بزرگ
• زیرساخت‌های حیاتی و مراکز حساس

نکات مهم در خرید یو پی اس 100 کاوا

برای انتخاب صحیح یو پی اس لازم است موارد زیر به‌دقت بررسی شود :
• محاسبه توان کل بار مصرفی با حداقل 20٪ بالاتربرای ضریب اطمینان
• در نظر گرفتن جریان راه‌انداز تجهیزات موتوری
• تعیین مدت زمان برق‌دهی مورد نیاز (Backup Time)
• امکان توسعه مصرف در آینده
• دسترسی آسان برای سرویس و نگهداری

تفاوت یو پی اس ترانس لس و ترانس بیس و دابل IGBT چیست ؟

در جدول زیر ویژگی‌های هر دستگاه همراه با تفاوت‌های آنها قابل مشاهده است  :

الزامات نصب و راه‌اندازی یو پی اس 100 کاوا

• محل نصب
• فضای کافی برای گردش هوا
• تهویه مناسب و دمای استاندارد
• دور از رطوبت و گردوغبار

انتخاب کابل مناسب

برای جلوگیری از افت ولتاژ و افزایش ایمنی، انتخاب سطح مقطع کابل اهمیت زیادی دارد. برای یو پی اس 100 کاوا معمولاً کابل 4×25 به‌همراه ارت تا فاصله 50 متر توصیه می‌شود.

تابلو برق یو پی اس

استفاده از تابلو برق مجهز به فیوزهای حفاظتی مناسب ( 3×160 آمپر) و کلید بای‌پس نقش مهمی در حفاظت از سیستم دارد.
توجه: نصب یو پی اس 100 کاوا به دلیل توان و ولتاژ بالا باید توسط افراد متخصص انجام شود.
جهت نصب و راه‌اندازی یو پی اس و کابینت باتری، کارشناسان فنی و کارآزموده این شرکت آمادگی خود را اعلام می‌دارند.

یو پی اس 100 کاوا برای چه مصارف‌هایی مناسب است؟

این یو پی اس برای کاربردهایی طراحی شده است که قطع برق، نوسان ولتاژ یا نویز الکتریکی زیاد بوده و می‌تواند خسارت جدی به تجهیزات وارد کند. معمولاً در مکان‌هایی استفاده می‌شود که بار مصرفی حدود 90KW بوده و حساسیت تجهیزات زیاد می‌باشد.

آیا یو پی اس 100 کاوا برای دیتاسنتر مناسب است؟

بله. یو پی اس 100 کاوا یکی از گزینه‌های رایج برای  یو پی اس دیتاسنترها و اتاق‌های سرور است. نوسانات کوتاه‌مدت برق می‌تواند باعث خاموشی سرورها یا از دست رفتن اطلاعات شود.
مدل‌های ترانس‌لس به دلیل راندمان بالا و مصرف انرژی کمتر، انتخاب مناسبی برای دیتاسنترها هستند.آیا یو

پی اس 100 کاوا برای تجهیزات موتوردار مناسب است؟

استفاده از این یو پی اس برای تجهیزات موتوردار امکان‌پذیر است، اما انتخاب نوع مناسب اهمیت زیادی دارد. تجهیزات موتوردار در لحظه راه‌اندازی جریان بالایی مصرف می‌کنند.
برای این کاربردها، معمولاً مدل‌های ترانس‌بیس یا دابل IGBT توصیه می‌شوند تا از بروز اضافه‌بار و خطا جلوگیری شود.

یو پی اس 100 کاوا در مراکز درمانی

در مراکز درمانی، قطع یا افت ولتاژ می‌تواند خطرات جدی برای بیماران ایجاد کند. یو پی اس 100 کاوا در بخش‌هایی مانند اتاق عمل، تصویربرداری پزشکی و ICU کاربرد گسترده‌ای دارد.
مزایا:
• تأمین برق کاملاً پایدار و بدون اعوجاج
• محافظت از تجهیزات حساس پزشکی
• جلوگیری از خاموشی ناگهانی دستگاه‌های حیاتیمشخصات فنی مهم قبل از خرید
• ضریب توان: هرچه به 1 نزدیک‌تر باشد، استفاده بهینه‌تری از ظرفیت دستگاه انجام می‌شود.
• اعوجاج هارمونیکی (THD): THD پایین نشان‌دهنده کیفیت بالای برق خروجی است.
• بای‌پس دستی و اتوماتیک: برای ادامه تأمین برق در زمان خطا یا سرویس
• رنج ولتاژ ورودی: دامنه باز ولتاژ باعث استفاده کمتر از باتری‌ها می‌شود

محاسبه توان و باتری یو پی اس 100 کاوا

محاسبه صحیح توان و باتری تأثیر مستقیم بر عملکرد و هزینه سیستم دارد.
• توان واقعی با در نظر گرفتن ضریب توان محاسبه می‌شود.
• هرچه زمان برق‌دهی بیشتر باشد، ظرفیت باتری‌ها افزایش می‌یابد.
• در محاسبات باید افت راندمان و کاهش ظرفیت باتری در طول زمان لحاظ شود.

اشتباهات رایج در انتخاب یو پی اس 100 کاوا

• انتخاب ترانس‌لس برای بارهای القایی سنگین
• نادیده گرفتن جریان راه‌اندازی
• بی‌توجهی به شرایط محیطی نصب
• استفاده از دستگاههای بی‌کیفیت با ضریب توان پایین نگهداری و افزایش طول عمر باتری
• انجام سرویس‌های دوره‌ای
• حفظ دمای مناسب و تهویه کافی
• استفاده از شارژرمناسب با جریان متناسب و هوشمند

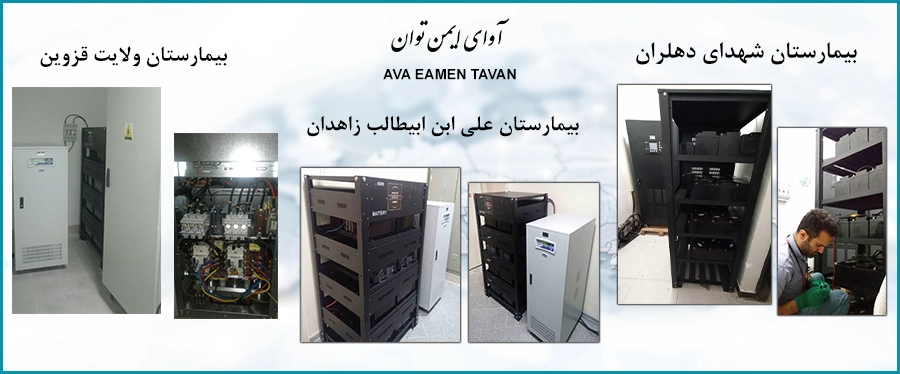

یو پی اس 100 کاوا نصب شده در مراکز مختلف:

نمونه‌های زیادی از یو پی اس 100 کاوا با موفقیت در مراکزاداری ، درمانی و صنعتی نصب و راه‌اندازی شده است. این سیستم‌ها با تجهیزات حساس درشرایط ناپایدار برق شهری به ‌صورت امن و بدون اختلال چندین سال در حال کار می‌باشند که برخی از این مراکز به شرح ذیل معرفی می‌گردند:

برای مشاهده سایر یو پی اس‌های تحویلی و پروژه‌های انجام شده در مراکز درمانی و صنعتی، می‌توانید به صفحه برخی مشتران با ذکر مشخصات مراجعه کنید.

سوالات متداول درباره یو پی اس 100 کاوا

• یو پی اس 100 کاوا چند باتری نیاز دارد؟
یو پی اس ترانس‌لس 100 کاوا از ولتاژ DC از 348 V تا 480 V ( معادل 32 الی 40 عدد باتری )
یو پی اس ترانس‌بیس 100 کاوا از ولتاژ DC از 336 V تا 384 V ( معادل 28 الی 32 عدد باتری )
یو پی اس ترانس‌بیس دابل IGBT 100 کاوا از ولتاژ DCاز 576 V تا 600 V ( معادل 48 الی 50 عدد باتری )
• آیا یو پی اس 100 کاوا با ژنراتور سازگار است؟
بله، در صورت تنظیم صحیح رنج ولتاژ و فرکانس ورودی

قیمت یو پی اس 100 کاوا

قیمت یو پی اس 100 کاوا به مجموعه‌ای از عوامل فنی و تخصصی وابسته است. یو پی اس 100 کاوا یک سیستم پیچیده مهندسی‌شده است که باید دقیقاً بر اساس نوع بار مصرفی، زمان پشتیبانی و شرایط محیطی انتخاب شود. به همین دلیل، اعلام قیمت دقیق تنها پس از بررسی نیاز واقعی مصرف‌کننده امکان‌پذیر است.
