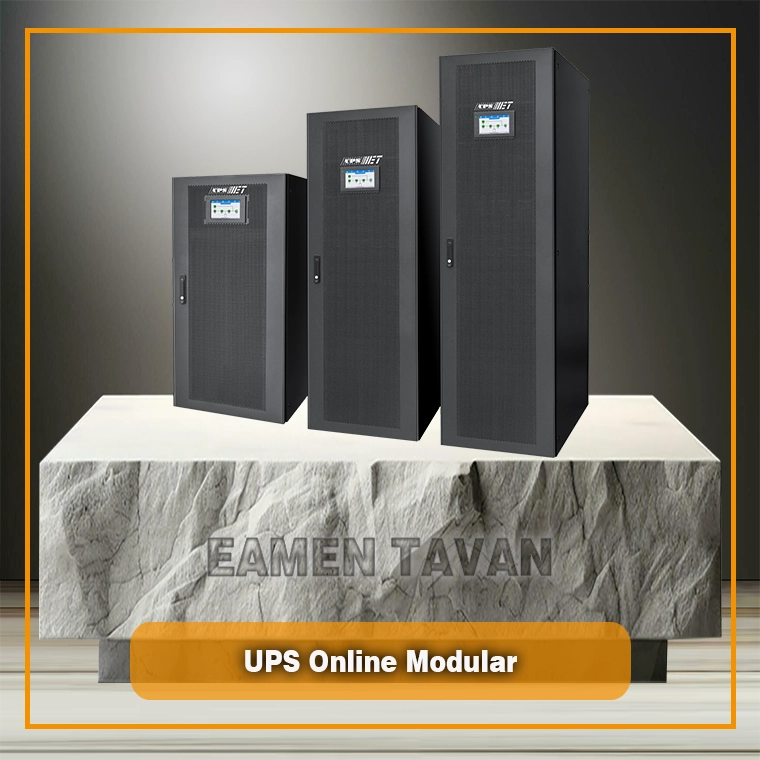

یو پی اس آنلاین ماژولار 3فاز 80~160 kva سری MJ

یو پی اس آنلاین ماژولار سری HT-MJ با (UPS Online Modular Three-phase) با قابلیت ارتقا با تکنولوژی دیجیتال (DSP) به صورت ماژولار سه فاز (High Frequency ) که با عملکرد فرکانس بالا بوده است .

این دستگاه به گونه ای طراحی شده است که تمامی بردهای داخلی دستگاه به صورت ماژولار و قابل تعویض بدون قطع برق خروجی می باشد که با وجود ابعاد کوچک ( جهت اشغال فضای کمتر ) دستگاه دارای تکنولوژی بالا و سیستم بسیار قابل اطمینانی می باشد .

این یو پی اس ماژولار با راندمان بسیار بالا جهت سرویس دهی به دیتا سنترهای مدرن ،سیستم های مخابراتی و مراکز کنترل و مانیتورینگ ، حمل ونقل و ترافیک و بسیار مناسب بوده است . که از مزایای ویژه این یو پی اس ضریب توان ورودی بیش از ۰٫۹۹ می باشد .

لذا باعث شده به یکی از دستگاه های دوستدار محیط زیست تبدیل گردد . همچنین یو پی اس ماژولاربا طراحی ویژه به بالاترین سطح راندمان AC/AC در مد ECO به عدد بیش از ۹۸٫۵% دست یافته است .

یو پی اس آنلاین ماژولار قابل ارتقاع در توان های 25 کاوا تا 200 کاوا می باشد.

فناوری کنترل پیشرفته با پردازشگر دو هسته‌ای DSP

حفاظت آنلاین واقعی با تبدیل دومرحله ای و ظرفیت بازدهی بالا

طراحی کم حجم و ماژولار با قابلیت تعویض در حین کار (Hot-swappable) برای نگهداری آسان و ارتقاء توان

بازدهی بالا تا 96٪ در حالت برق شهر و 99٪ در حالت ECO

دارای دو ورودی، همراه با بای‌پس مجزا برای افزایش دسترسی به بای‌پس

ضریب توان خروجی 1٫0، ضریب توان ورودی ≥ 0٫99، اعوجاج هارمونیکی ورودی ≤ 3٪، اعوجاج هارمونیکی ولتاژ خروجی ≤ 1٪

محدوده وسیع ولتاژ ورودی از 138 تا 485 ولت AC، قابلیت تنظیم خودکار با فرکانس 50 هرتز / 60 هرتز

قابلیت تبدیل فرکانس ورودی 50 هرتز / خروجی 60 هرتز یا ورودی 60 هرتز / خروجی 50 هرتز

فناوری پیشرفته پارالل دیجیتال برای افزایش توان و قابلیت اطمینان سیستم

قابلیت تنظیم جریان شارژر و تعداد باتری (امکان انتخاب 30 تا 46 عدد باتری)

سازگاری با باتری سیلد لید ‌اسید وباتری لیتیوم مناسب برای استفاده از باتری های مختلف

راه‌اندازی با باتری بدون برق شهر و راه‌اندازی خودکار با برق شهری

امکان تنظیم زمان تأخیر راه‌اندازی پس از وصل مجدد برق شهری برای کاهش تأثیر روی شبکه یا ژنراتور

تغییر هوشمند سرعت فن بر اساس دما برای کاهش نویز و افزایش عمر فن و قطعات

تحمل مشکل برای سیستم فن، تحمل تا 35٪ بار در صورت خرابی یکی از فن‌ها

دارای سیستم محافظتی سخت‌افزاری و نرم‌افزاری ، سیستم تشخیص خودکار وقایع و ثبت آن

عملکرد مناسب در زمان بدون بار و یا بار کم برای افزایش بازدهی سیستم و طولانی‌تر شدن عمر مفید UPS

دارای نرم‌افزار قدرتمند جهت نمایش پارامترها و به ‌روزرسانی آنلاین

صفحه نمایش لمسی ال‌سی‌دی ۷ اینچی با کاربری آسان

پورت های ارتباطی RS485، CAN، NET، کنتاکت خشک، SNMP، Wi-Fi و ۴G جهت مانیتورینگ آنلاین UPS از طریق اپلیکیشن موبایل پس از نصب کارت Wi-Fi یا ۴G

مدیریت هوشمند باتری شامل کنترل خودکار شارژ شناور/یکسان‌سازی، تشخیص خودکار وضعیت باتری، تشخیص SOC، تشخیص SOH و کنترل جریان شارژر برای افزایش طول عمر باتری

All internal modules (power module, charger module, and monitor module ) are modularly designed and hot-swappable. In addition, they are constructed with small modules, assuring both system compactness and reliability.

Its full isolation design between fragile components and air flue makes the best of combination of reliability, functionality, and flexibility.

Moreover, this system adopts advanced “N+X” wireless parallel and redundancy technology, avoiding single-point failure, and further strengthening the reliability.

The modular online UPS is expandable in powers from 25 kVA to 200 kVA.

Advanced dual-core DSP control technology

True On-line, double conversion power protection, and with strong load capacity

Compact footprint, modular Hot-swappable design simplifying maintenance and scalability

High efficiency up to 96% in on-line mode, 99% efficiency in ECO mode

Dual input design, independent bypass available, improving bypass availability

Output power factor 1.0, input power factor ≥ 0.99, input THDi ≤ 3%, output THDv ≤ 1%

138 ~ 485 Vac wide input voltage range, 50 Hz / 60 Hz grid self-adaptive

Frequency conversion available: 50 Hz input / 60 Hz output or 60 Hz input / 50 Hz output

Advanced digital parallel technology, improving redundancy and reliability in system

Flexible charger parameter and battery configuration settings, battery number 30 ~ 46 pcs selectable

Compatible with lead-acid battery and lithium battery, suitable for different types of battery configuration requirements

Support cold start with battery and auto restart with mains power

Settable delay time for startup when the mains power is restored, reducing the impact on the grid or generators

Fan speed varies intelligently with temperature, reducing noise and extending the service life of the fan

Fault-tolerant design for fan system, taking 35% loads when any one of fans fails

Superior hardware and software protection function, robust self-diagnostic function, and abundant event log

Hibernation function to improve the system efficiency at light loads and extend the service life of UPS

Powerful background software for parameters configuration and online updating

7 inches LCD touch screen, friendly human-machine interface

Multi-platform communications: RS485, CAN, NET, dry contacts, SNMP, Wi-Fi and 4G communication interfaces; Real-time monitoring UPS available through the mobile App after installing Wi-Fi card and 4G card

Intelligent battery management, automatic floating/equalizing charge control, battery self-diagnosis control, SOC detection, SOH detection and charger hibernation control, extending battery lifespan

MODEL		MJ 100	MJ 100	MJ 200
POWER	KVA	i100 KVA	i150 KVA	i200 KVA
	KW	i100 KW	i150 KW	i200 KW
	Numbers of parallel module	i1~4	i1~6	i1~8
	Numbers of redundancy module	i0~3		i0~7
	UPS power module	i25 KVA /i25 KW
Input	Rated Voltage	i380 V/i400 V/i415 V
	Voltage range	i138 ~i305 Vac (linear derating at 40% ~ 100% load)
		i305 ~i485 Vac (no derating)
	Rated frequency	i50 /i60 Hz (auto-sense)
	frequency range	i40 ~i70 Hz
	Power factor	≥i0.99
	Total harmonic distortion (THDI)	≤i3%
	Bypass voltage range	i-60% ~ +25% (settable)
OUTPUT	Voltage	i380 Vac /i400 Vac /i415 Vac
	Voltage rengulation	±i1%
	Frequency	Synchronized with utility in mains mode
		i50 /i60 Hz ±i0.1% in battery mode
	Power factor	i1.i0
	Waveform	Pure sine wave
	Crest factor	i3 :i1
	Total harmonic distortion(THDV)	≤i1% (linear load); ≤i3% (non-linear load)
	Transfer time	i0 ms
	Inverter overload capability	i110% ~i125%: transfer to bypass in 10 mins
		i125% ~i150%: transfer to bypass in 1 min
		>i150%: transfer to bypass in 0.2 s
	Bypass overload capability	≤i150%: long time running
		>i150%: power off in10 s
BATTERIES	DC voltage	± 240Vdc (±180 ~ ± 276Vdc settable)
	Inbuilt battery of standard model	i40 pcs 12V batteries (30, 32, 34, 36, 38, 40 42, 44, 46 pcs settable)
	Charging current	i1 ~i30 A /i60 A (settable via LCD)
SYSTEM	Efficiency	≥i94%
	Display panel	7 Inches LCD touch screen
	Alarm	battery mode, low battery , fans fault etc
	EMI	EN62040-2
	EMS	Standard configurations: RS485, CAN, NET, SNMP, dry contacts port, and EPO
		Optional configurations: Wi-Fi card, parallel port, LBS port, 4G card, Battery temperature sensor, EMD
OTHERS	Humidity	i0 ~i95% RH @ 0 ~ 40°C (non-condensing)
	Max. number of parallel connections	2
	Protections	Short-circuit, overload, over-temperature, battery low voltage, undervoltage, overvoltage, fan failure protection
	Noise level	≤i60 dB
PHYSICAL	UPS dimensions (mm) WxDxH	i600 x 850 x 1200	i600 x 850 x 1800	i600 x 850 x 2000
	Net weight (kg)	180	250	280
	Module dimensions (WxDxH) (mm)	i442 x 6200 x 86
	Module dimensions (WxDxH)(mm)	Module dimensions (WxDxH) (mm)
	Power module weight (kg)	21
