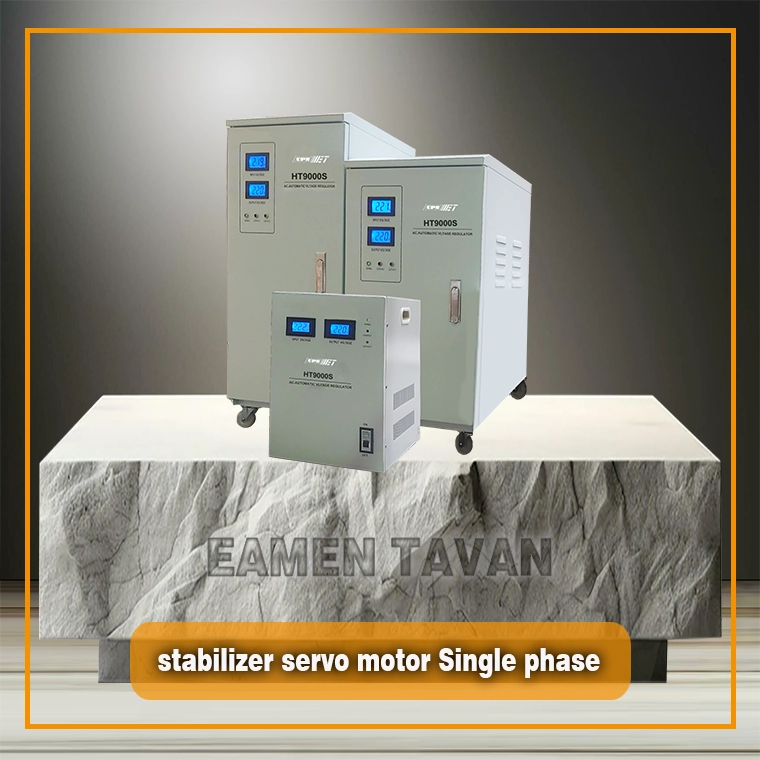

Automatic voltage Stabilizer servo__motor Single__phase SeriesHT9000S(1~20KVA)

HT9000S series high precision auto voltage regulator power supply mainly consists of contact autotransformer, servo motor, and automatic control circuit.

توضیحات

استابلایزر سری HT9000S از ترانسفورماتور اتوماتیک با موتور سروو و مدار کنترل اتوماتیک تشکیل شده است در زمانی که ولتاژ برق شهر ناپایدار است مدار کنترل سروو موتور با حرکت بر روی ترانسفورماتور ولتاژ خروجی را تنظیم و به حالت ثابت می‌رساند محصولات سری HT9000S با تکنولوژی پیشرفته قابل اطمینان ترانسفورماتور حلقه ای با راندمان بالا  و شکل موج سینوسی و صرفه جویی در مصرف انرژی واستفاده از قطعات با کیفیت بالا و طراحی شده در ابعاد کوچک و وزن سبک.

سازگاری بالا با انواع بارهای غیر خطی مانند بار القایی و بار خازنی
کارایی برای انواع تجهیزات
ساختار ترانسفورماتور حلقه ای با ابعاد کوچک و صدای کم وحداقل نشت مغناطیسی و نویز
دارای ذغال برسی و غلطکی بدون نیاز به تعمیر و سرویس و نگهداری
دارای مدار تاخیر جهت راه اندازی مجدد اتوماتیک و قطع ولتاژ بالا و پایین که حفاظت کارآمد و قابل اعتمادی را برای لوازم الکترونیکی ایجاد می کند
بدون لرزش یا تکان در محل نصب

HT9000S series high precision auto voltage regulator power supply mainly  consists of contact  auto—transformer, servo motor and automatic control circuit. When grid voltage is unstable or load varies, automatic control circuit drives the servo motor incompliance with variety of output voltage, adjusts carbon brush position on the contact auto—transformer, makes output voltage adjusted to be rated value and reaches a steady state. HT9000S series products introduce advanced technology, adopt energy-saving ring transformer and use integrated circuit and high quality components, which make them featured with small footprint, light weight, high-efficiency and energy-saving, no additional distortion of output waveform, stable performance and reliability.



High adaptability to all kinds of non-linear load such as inductive load and capacitive load

High power density, high cost-effective, wide application

Ring transformer structure, small footprint, minimum magnetic leakage, low noise

Multilayer structure carbon brush with long service time and convenient daily maintenance

Automatic restart, turn-on delay, time-delay system and high & low voltage cut-off that provide efficient and reliable  protection for home electronic appliances against voltage problems

No serious vibration or jolt in the installation place

<!doctype html public “-//w3c//dtd xhtml 1.0 transitional//en” “http://www.w3.org/tr/xhtml1/dtd/xhtml1-transitional.dtd”>

<![if supportMisalignedColumns]><![endif]>

برای مشاهده کامل جدول ،به چب بکشید
MODEL i9001S i9002S i9003S i9005S i9010S i9015S i9020S
POWER VA i1000 i2000 i3000 i5000 i10000 i15000 i20000
W i800 i1600 i2500 i4000 i8000 i1200 i1600
Voltage range i160 V ~255 V
 INPUT Frequency range i50/i60 Hz
Phase Single  phase +N+G
OUTPUT Voltage i220V / 230V (i110V output is available  for 5KVA below )
Voltage regulation accuracy  ±i3%
Waveform Sinusoidal
Power factor ii8
Distortion No additional waveform distortion
Response time  ±i10% varies <1s
Overvoltage protection Output phase voltage 250 V + 5V
Undervoltage Output phase voltage 183 V + 5V
SESTEM Efficiency i96%
  protections Start-up delay – mechanical failure – overcurrent — short – circuit — overtemperature
Insulation resistance i2M Ω
Dielectric intensity Input and output to earth at 50 Hz, 2000 V AC voltage for 1min, there is no breakdown or flashover,
leakage currentis less than 10 mA or at 2800 V DC voltage for 1min,
no breakdown or flashover, leakage current is less than 1 mA
OTHERS Ambient temperature i~ +i40°C
Altitude Less than 1000 m
Relative humidity i0% ~i95% (non-condensing)
PHYSICAL Dimensions (WxDxH) (mm) i176 x 190

x146

i265 x 240

x205

i325 x 240

x275

i412 x 244

x372

i400 x 345

x665

i400 x 345

x770

Weight (kg) i5 ii5 i12٫i5 i15 i24 i43 i55
