یو پی اس 160 کاوا چیست و چه کاربردی دارد؟

نحوه عملکرد یو پی اس 160 کاوا

این دستگاه در چهار حالت اصلی فعالیت می‌کند:

1. حالت عادی (Normal Mode)

تصحیح ولتاژ و نویز برق شهر ، شارژ باتری‌‎ها

2. حالت باتری(Battery Mode)

درزمان قطع یا افت شدید برق اتصال به باتری با زمان سوئیچینگ صفر میلی‌ثانیه

3. حالت بای‌پس(Bypass Mode)

در صورت خرابی داخلی یا اضافه بار، انتقال به طورخودکار بار را به برق مستقیم شهری

4.حالت تعمیر و نگهداری(Maintenance Bypass)

تعمیر با تعویض یو پی اس بدون قطع برق تجهیزات

کاربردهای اصلی یو پی اس ۱۶۰ کاوا

به دلیل توان و قابلیت اطمینان بالا ، این دستگاه در مکان‌های حیاتی استفاده می‌شود که به‌ برخی درذیل ‌اشاره می‌شود:

انواع یو پی اس 160 کاوا

یو پی اس آنلاین ماژولار 160 کاوا

یو پی اس آنلاین سه فاز ماژولار مدل 3/3 دارای فضای مناسب برای ماژول‌های ۱۵ کاوا است. قابلیت تعویض در حین کار ماژول معیوب بدون خاموشی، افزونگی N+X، کیفیت خروجی سینوسی خالص با THDv کمتر از ۲٪، دسترسی بالای ۹۹.۹۹٪ ویژگی‌های کلیدی آن می‌باشد.
مزایا

• کنترل پیشرفته
  پردازشگر سیگنال دیجیتال دو هسته‌ای (Dual DSP) برای پایداری و قابلیت اطمینان بالا.
• راندمان عملیاتی راندمان >94%
  در حالت برق شهر (Line Mode) ؛>93% در حالت باتری.
• کیفیت برق ورودی
  ضریب توان ورودی ≥0.99 و اعوجاج هارمونیکی جریان ورودی (THDi) کمتر از 5 درصد (نویز پایین در شبکه برق ساختمان).
• مدیریت هوشمند شارژ
  افزایش طول عمر باتری از طریق مدیریت هوشمند شارژ و دما و پشتیبانی از باتری‌های سرب اسید و لیتیوم.
• صرفه‌جویی در مصرف و خنک ‌کننده
  راندمان بالا و کاهش مصرف برق و با سیستم خنک‌کننده (فن) هوشمند
• راه‌اندازی آسان
  ماژول‌ها به صورت موازی بدون نیاز به کابل‌کشی یا تنظیمات اضافی
  کاربرد
• مراکز داده (دیتاسنتر)
• تجهیزات مخابراتی و اپراتوری
• زیرساخت‌های بانکی، مالی و مراکز حساس دولتی
• تجهیزات اتاق عمل و مراکز درمانی
• مراکز کنترل صنعتی و خطوط تولید حساس (CNC،PLC)
• مراکز در حال توسعه و بلند مدت

یو پی اس ترانس بیس دابل (IGBT) 160 کاوا

یو پی اس 160 کاوا ترانس بیس ۳-۳ دابل IGBT، که با بهره‌گیری از جدیدترین فناوری IGBT در کنار توپولوژی آنلاین دابل کانورژن (تبدیل دوگانه)، بهترین حفاظت و کیفیت برق را دارد. این دستگاه دارای ترانسفورماتور ایزوله در خروجی است که اجازه می‌دهد در شرایطی مانند راه‌اندازی همزمان چندین موتور سنگین که پیک جریان بالایی ایجاد می‌شود، بدون کوچکترین اختلالی عمل کند .
مزایا

• حفاظت فیزیکی با ترانسفورماتور ایزوله
  جداسازی کامل تجهیزات از نویزها، نوسانات شدید و هارمونیک‌های مخرب شبکه
• پایداری فوق‌العاده در محیط‌های صنعتی دشوار
  عملکرد دقیق و درست هنگام راه‌اندازی همزمان چندین موتور سنگین
• توپولوژی آنلاین دابل کانورژن (تبدیل دوگانه)
  تصفیه کامل برق ورودی و خروجی بدون هیچ پرش یا قطعی
• تکنولوژی پیشرفته IGBT راندمان بالا
  گرمای کمتر و پاسخ‌دهی سریع در مقابل نوسانات لحظه‌ای
• قابلیت تحمل پیک جریان بالا
  مناسب برای بارهای سنگین و ناگهانی بدون افت عملکرد
• حفاظت از سرمایه‌های سخت‌افزاری
  جلوگیری از خسارات ناشی از قطع و نوسانات برق
  کاربرد
• مراکز داده (دیتاسنترها) و سرورها
• بیمارستان‌ها و مراکز درمانی (اتاق عمل، آی‌سی‌یو، تجهیزات حیاتی)
• برج‌های مراقبت پرواز و فرودگاه‌ها
• صنایع سنگین و خطوط تولید (رباتیک، PLC، درایوها)
• مراکز مخابراتی (BTS، سوئیچ‌ها، فیبر نوری)
• مراکز نظامی و پدافندی (رادار، فرماندهی و کنترل)
• تجهیزات دقیق آزمایشگاهی و تحقیقاتی (میکروسکوپ الکترونی، طیف‌سنج)
• مراکز بانکی و مالی (سرور تراکنش، ATM)
• سیستم های هشدار و امنیتی (اطفاء حریق، آسانسور، دوربین مدار بسته)
• صنایع نفت، گاز و پتروشیمی (DCS، SCADA، ابزار دقیق)

تفاوت یو پی اس های 160 کاوا

نکات مهم در خرید یو پی اس 160 کاوا

• تشخیص نوع ساختار بر اساس محل نصب:

برای مراکز حساس الکترونیکی (دیتاسنتر، مخابرات) نوع ماژولار، برای محیط‌های صنعتی سنگین (موتور، نفت، گاز) نوع ترانس بیس (ایزوله)

• بررسی قابلیت تعویض ماژول در حین کار:

اگر عدم خاموشی حیاتی است، یو پی اس ماژولار این قابلیت را دارد.

• توجه به ایزولاسیون برق تجهیزات از شبکه:

در صورت نیاز به ایزولاسیون کامل فیزیکی (نویز شدید، هارمونیک بالا)، ترانس بیس دابل IGBT انتخاب شود.

• بررسی راندمان :

نوع ماژولار با راندمان 94% و نوع ترانس بیس راندمان معمولاً ۸۵-۹۰% را دارد.

• قابلیت تحمل پیک جریان ناگهانی :

برای کارخانه‌ها با راه‌اندازی همزمان چندین موتور سنگین، نوع ترانس بیس مناسب‌تر است.

• بررسی THDi (هارمونیک جریان ورودی) :

نوع ماژولار با THDi کمتر از ۵٪ نویز کمتری به شبکه تحمیل می‌کند.

• قابلیت موازی‌سازی (پارالل) :

هر دو مدل، اما در ماژولار بدون کابل‌کشی اضافی انجام می‌شود.

• مدیریت شارژ باتری :

در دو مدل دارای مدیریت هوشمند دما و پشتیبانی از باتری لیتیوم است؛

• بررسی سیستم خنک‌کننده :

نوع ماژولار فن هوشمند دارد که مصرف انرژی را کاهش می‌دهد.

• تطابق کاربردها با نیاز واقعی :

جدول کاربردها را دقیق بررسی کنید؛ به طور مثال برج مراقبت و صنایع نظامی فقط با نوع ترانس بیس پوشش داده می‌شوند.

پنج مورد از الزامات نصب و راه‌اندازی یو پی اس 160 کاوا

نصب و راه‌اندازی یو پی اس ۱۶۰ کاوا (UPS 160 kVA) فرآیند حساس و فنی است که رعایت نکردن آن می‌تواند به تجهیزات، باتری‌ها و حتی ایمنی ساختمان آسیب بزند که در این جا به صورت خلاصه و کاربردی مرور می‌کنیم:

1. برق ورودی و تأسیسات الکتریکی

• منبع تغذیه سه‌فاز پایدار: حداقل ۲۰ درصد بیشتر از توان نامی
• کابل‌کشی با سطح مقطع مناسب : با توجه به جریان ورودی از کابل مناسب استفاده کنید.
• کلید جداکننده و محافظ جانبی: نصب کلید یا فیوز مخصوص با جریان نامی و قابلیت قطع اتصال کوتاه الزامی است.

2. محیط نصب

• دمای کنترل‌شده: دمای ایده‌آل برای باتری‌ها و یو پی اس
• تهویه مناسب: نیازمند سیستم تهویه مطبوع یا فن‌های صنعتی
• فضای کافی برای تعمیرات: حداقل یک متر فضای خالی در جلو و عقب دستگاه، و ۵۰ سانتی‌متر از طرفین.
• عدم وجود گرد و غبار: UPSهای صنعتی به گردوغبار حساس هستند.

3. الزامات ارتینگ

• سیستم ارت مستقل: یو پی اس ۱۶۰ کاوا دارای فیلترهای نویز و حفاظت صاعقه است که بدون ارت استاندارد کار نمی‌کند.
• ارت جداگانه برای باتری‌ها : از اتصال یکسان و بدون حلقه ارت اطمینان حاصل کنید.

4. الزامات نصب باتری

• باتری‌های متناسب با توان : برای ۱۶۰ کاوا بسته به زمان پشتیبانی ، باتری استفاده می‌شود.
• محفظه باتری با تهویه مجزا : باتری‌ها نیازمند تهویه جداگانه و دور از جرقه هستند.
• کابل‌های باتری کوتاه و ضخیم : افت ولتاژ مجاز در مسیر باتری حداکثر ۱ درصد است.
• کلید DC محافظ : نصب کلید قطع کننده جریان مستقیم بین باتری و UPS الزامی است.

5. الزامات مربوط به بای‌پس و تعمیرات

• بای‌پس مکانیکی : برای تعویض یا تعمیر UPS بدون قطع برق تجهیزات
• بایپس استاتیک داخلی : باید بتواند جریان اضافه بار موقت را تحمل کند.

شش اشتباه رایج در انتخاب یو پی اس 160 کاوا

برای انتخاب یو پی اس متناسب با دستگاه مصرف کننده مواردی در نظر گرفت که در اینجا به صورت مختصر به آن اشاره شده است :
1. اشتباه در تشخیص نوع دستگاه (ماژولار یا ترانس بیس)
2. نادیده گرفتن قابلیت تحمل پیک جریان ناگهانی
3. توجه نکردن به راندمان دستگاه
4. محاسبه نادرست زمان پشتیبانی باتری
5. انتخاب بر اساس قیمت بدون در نظر گرفتن خدمات پس از فروش
6. نداشتن دفترچه راهنمای کامل و مستندات فنی

بکاپ تایم یو پی اس 160 کاوا (UPS 160KVA Backup Time)

بکاپ تایم یو پی اس 160 کاوا ، میزان این زمان به توان بار مصرفی و تعداد و ظرفیت باتری‌های یو پی اس وابسته است؛ جدول زیر زمان برق‌دهی 160کاوا را بر اساس ترکیب‌های مختلف توان مصرفی و پک باتری نمایش می‌دهد.

نکته : زمان بکاپ تایم برحسب %75 بار نامی محاسبه می‌شود

10 نکات طلایی برای افزایش عمر باتری یو پی اس 160 کاوا

1. کنترل دمای محیط باتری: هر ۱۰ درجه افزایش دما، عمر باتری را ۵۰٪ کاهش می‌دهد
2. استفاده از شارژر هوشمند: ولتاژ شارژ را بر اساس دمای محیط تنظیم می‌کند (مانند ماژولارها)
3. اجتناب از دشارژ عمیق مکرر: هر بار تخلیه کامل باتری، عمر آن را به شدت کاهش می‌دهد
4. انجام سیکل شارژ منظم (هر ۳ ماه یکبار) : باتری‌های همیشه فول، سولفاته می‌شوند. هر ۳ ماه یکبار ۲۰ تا ۳۰٪ تخلیه و شارژ مجدد
5. تمیزکاری ترمینال‌ها و بست‌ها : سولفاته شدن و خوردگی بست‌ها باعث افت ولتاژ و گرمای موضعی می‌شود.
6. استفاده از باتری با تاریخ ساخت یکسان : ترکیب باتری‌های نو و کهنه یا مارک‌های مختلف، عمر همه را کاهش می‌دهد.
7. تهویه مناسب و جدای باتری از UPS : خنک کردن مجزا و دور از گرمای یو پی اس
8. اندازه‌گیری دوره‌ای ولتاژ تک باتری: هر 3 ماه یکبار؛ افت ولتاژ بیشتر از ۰.۵ ولت یعنی باتری یو پی اس مشکل دارد.
9. عدم استفاده از باتری در رطوبت بالا : رطوبت >۸۰٪ باعث خوردگی و اتصال کوتاه سطحی می‌شود.
10. جلوگیری از شارژ بیش از حد (Overcharging): شارژ دائمی با ولتاژ بالا تورم باتری می‌شود.

پرسش و پاسخ‌های رایج درباره خرید یو پی اس ۱۶۰ کاوا

1. آیا نصب یو پی اس ۱۶۰ کاوا نیاز به متخصص دارد؟

بله قطعاً. این دستگاه جریان بالایی دارد و کابل‌کشی، کلیدها، ارت و بای‌پس آن فقط توسط تیم تخصصی انجام شود.

2. زمان پشتیبانی باتری UPS 160 کاوا چقدر است؟

بستگی به تعداد باتری دارد. برای زمان دقیق، باید باتری بیشتری اضافه کنید.

3. آیا می‌توانم بعداً باتری بیشتری به آن اضافه کنم؟

بله بیشتر مدل‌ها قابلیت افزایش زمان باتری را دارند.

4. هزینه نگهداری سالیانه یو پی اس ۱۶۰ کاوا چقدر است؟

حدود ۵ تا ۱۰ درصد قیمت دستگاه (شامل بازدید، تست باتری، تمیزکاری فن‌ها و کالیبراسیون).

5. آیا این دستگاه صدا و گرمای زیادی تولید می‌کند؟

به تهویه قوی و اتاق جداگانه نیاز دارد. فن‌های آن صدای بالای ۶۵ دسیبل دارند.

6. گارانتی یو پی اس ۱۶۰ کاوا شامل چه مواردی است؟

معمولاً گارانتی قطعات ۱۲ تا ۲۴ ماهه، ولی باتری گارانتی کوتاه‌تر دارد (معمولاً ۶ تا ۱۲ ماه). حتماً شرایط را بخوانید.

7. چگونه بفهمم به UPS 160 کاوا نیاز دارم یا توان کمتری؟

جمع توان تجهیزات به کیلووات را محاسبه کنید. اگر بالای ۱۲۰ کیلووات است، ۱۶۰ کاوا مناسب است. برای محاسبه دقیق از یک کارشناس کمک بگیرید.

8. آیا این دستگاه با دیزل ژنراتور هماهنگ می‌شود؟

بسیاری از مدل‌ها بله، اما برخی مدل‌های ارزان باعث نوسان ژنراتور می‌شوند. حتماً مشخصات هماهنگی با ژنراتور را بررسی کنید.

9. آیا تعویض قطعات یدکی (فن، IGBT، برد) در ایران موجود است؟

بستگی به برند دارد. از فروشنده حتماً لیست قطعات یدکی موجود در ایران را بخواهید.

10. تفاوت کاوا (kVA) با کیلووات (kW) چیست؟

عدد کاوا کمی بزرگتر از کیلووات است. برای UPS 160 کاوا، توان مفید حدود ۱۴۴ کیلووات (با ضریب توان ۰.۹) است.

عوامل تأثیرگذار بر قیمت یو پی اس 160 کاوا :

قیمت یو پی اس ۱۶۰ کاوا به عوامل متعددی بستگی دارد که در ذیل آمده است :
• نوع ساختار یو پی اس
• کابینت باتری و تعداد باتری‌ها
• سخت‌افزارهای جانبی (ماژول ها)
• گارانتی و خدمات پس از فروش

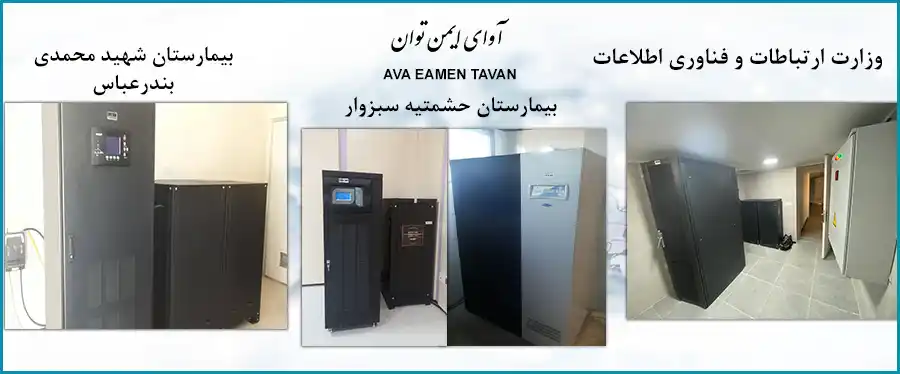

یو پی اس 160 کاوا نصب شده در مراکز مختلف:

دستگاه یو پی اس ۱۶۰ کاوا به دلیل توان بالا و پایداری فوق‌العاده، در طیف گسترده‌ای از مراکز حیاتی و صنعتی نصب و راه‌اندازی شده است که در زیر به برخی اشاره می‌کنیم :
