سیستمهای یو پس اس (منبع تغذیه بدون وقفه) نقش حیاتی در بخشهای تشخیصی پزشکی هستهای دارند. این سیستمها انرژی پایدار را تأمین میکنند و از آسیب دیدن تجهیزات حساس جلوگیری میکنند، از جمله:
- دستگاههای تصویربرداری پزشکی مانند گاما کمرا و PET
- تجهیزات اندازهگیری عملکرد اندامها و دزیمترها
در بخش تشخیصی، حتی قطعی کوتاه برق میتواند دادههای حیاتی تصویربرداری(یو پی اس تصویربرداری) را از بین ببرد و روند تشخیص را مختل کند. بنابراین، استفاده از UPS با ظرفیت مناسب و مقاوم در برابر نوسانات برق برای تضمین عملکرد درست تجهیزات و حفظ امنیت بیماران ضروری است.
چه بخشهای تشخیصی پزشکی هستهای به یو پی اس نیاز دارند؟
یو پی اس هسته ای از زیرمجموعه های یو پی اس تجهیزات پزشکی است که در این مقاله انواع دستگاه های موردنیاز رو بررسی کردیم.
تصویر برداری هستهای
تصویربرداری هستهای روشی پیشرفته در پزشکی است که با استفاده از رادیوداروها و آشکارسازهای پرتو، عملکرد و متابولیسم اندامها را بهصورت غیرتهاجمی نشان میدهد. بر خلاف روشهای ساختاری مانند CT یا MRI، این روش تغییرات عملکردی را در مراحل اولیه بیماری آشکار میسازد. به همین دلیل، تصویربرداری هستهای در تشخیص زودهنگام، پایش درمان و تصمیمگیری بالینی در بیماریهای قلبی، کلیوی، ریوی، غدد، اسکلتی، مغزی و تومورها نقشی حیاتی دارد.
یو پی اس بخش تصویربرداری قلبی
UPS Cardiac Imaging Department
عملکرد بخش تصویربرداری قلبی: تشخیص بیماریهای قلبی-عروقی شامل ایسکمی میوکارد( ischemic heart disease) ، انفارکتوس (Myocardial infarction) و ارزیابی عملکرد بطنی (EF) با روشهای پرفیوژن میوکارد (Myocardial Perfusion Scan) ومگا اسکن (MUGA scan)
دستگاههای مورد نیاز به یو پی اس : گاما کمرا (Gamma camera)، سیستم پردازش تصویر، ECG گیتینگ (ECG gating)، سرور ذخیرهسازی تصاویر.
مشکلات قطع برق در تصویربرداری قلبی: توقف ناگهانی، خطر آسیب دیتکتور و کریستال.
سیستم پردازش تصویر: قطع پردازش و از دست رفتن داده.
گیتینگ (ECG gating) ECG: قطع سیگنال قلبی، اختلال در همزمانسازی تصویر با ریتم قلب.
سرور ذخیرهسازی تصاویر: از دست رفتن یا خرابی فایلهای تصویری.
یو پی اس پیشنهادی در بخش تصویربرداری قلبی: مجموع توان دستگاههای این بخش از رنج 2,000-6,9000 VA میباشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 2-80 kva است که برای دستگاههای مگا اسکن و گاماکمرا، به علت بار اهمی لحظه ای باید یو پی اس دابل IGBT ترانس بیس باشد.
یو پی اس بخش تصویربرداری اسکلتی
UPS Skeletal imaging
عملکرد بخش تصویربرداری اسکلتی: تشخیص متاستازهای استخوانی، عفونتها، شکستگیهای مخفی و بیماریهای متابولیک استخوان.
دستگاههای مورد نیاز به یو پی اس: گاماکمرا(Gamma camera)، سیستم تزریق رادیودارو، نرمافزار پردازش.
- گاما کمرا: (Gamma camera) توقف ناگهانی، خطر آسیب دیتکتور و کریستال.
- سیستم تزریق رادیودارو: قطع تزریق، اختلال در دوز و پروتکل.
- نرمافزار پردازش: توقف پردازش و احتمال از دست رفتن داده.
یو پی اس پیشنهادی در بخش تصویربرداری اسکلتی: مجموع توان دستگاههای این بخش ازرنج 40,000-93,000VA می باشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 50-100 kva است که برای دستگاههای مگا اسکن spect/CT ، به علت بار اهمی لحظه ای باید یو پی اس دابل IGBT ترانس بیس باشد.
یو پی اس بخش تصویربرداری غدد درون ریز
UPS Endocrine imaging
عملکرد بخش تصویربرداری غدد درون ریز: بررسی عملکرد و بیماریهای غدد تیروئید و پاراتیروئید (کمکاری، پرکاری، آدنوم (Adenoma)).
دستگاههای مورد نیاز به یو پی اس: پروب تیروئید( Thyroid probe) ، گاماکمرا (Gamma camera) ، سیستم پردازش تصویر.
قطع برق در بخش تصویربرداری غدد درون ریز:
- پروب تیروئید(Thyroid probe): خاموشی ناگهانی، توقف اندازهگیری فعالیت.
- گاماکمرا (Gamma camera) :توقف کار، احتمال آسیب دیتکتور و کریستال.
- سیستم پردازش تصویر: قطع پردازش و ذخیره، از دست رفتن دادهها.
یو پی اس پیشنهادی در بخش تصویربرداری غدد درون ریز : مجموع توان دستگاههای این بخش از رنج
45,000-120,000VA میباشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 60-120 kva است که به علت باراهمی لحظه ای باید یو پی اس دابل IGBT ترانس بیس باشد. (توضیحات هر دستگاه به تفکیک در جدول)
یو پی اس بخش تصویربرداری کلیوی و اورولوژی
UPS Renal and urological imaging
عملکرد بخش تصویربرداری کلیوی و اورولوژی: ارزیابی فیلتراسیون، تخلیه و انسداد کلیوی، بررسی اسکارهای کلیه (Renal cortical scar)
دستگاههای متصل به یو پی اس:
گاماکمرا(Gamma camera) ،سیستم تزریق دینامیک ،نرمافزار پردازش عملکردی.
مشکلات قطع برق در بخش تصویربرداری کلیوی و اورولوژی:
- گاماکمرا: (Gamma camera) توقف ناگهانی، خطر آسیب دیتکتور و کریستال.
- سیستم تزریق دینامیک: قطع تزریق، اختلال در دوز و پروتکل تصویربرداری.
- نرمافزار پردازش عملکردی: توقف پردازش و از دست رفتن دادهها.
یو پی اس پیشنهادی در بخش تصویربرداری کلیوی و اورولوژی: مجموع توان دستگاههای این بخش از رنج 15,000-20,000 VA می باشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 20-30 kva است.
یو پی اس بخش تصویربرداری مغزی و عصبی
UPS Brain and neuroimaging
عملکرد بخش تصویربرداری مغزی و عصبی: ارزیابی جریان خون مغزی، تشخیص صرع، دمانس (Vascular dementia) و اختلالات حرکتی با (توموگرافی انتشار تکفوتون)SPECT یا (توموگرافی گسیل پوزیترون) PET
دستگاههای متصل به یو پی اس:
پت اسکن یا CT اسکن ، سیستم پردازش تصویر ، مانیتورینگ حیاتی بیمار.
مشکلات قطع برق در بخش تصویربرداری مغزی و عصبی:
- PET یا SPECT-CT :خاموشی ناگهانی، آسیب به دیتکتور Detector و برد، از دست رفتن داده.
- سیستم پردازش تصویر: توقف پردازش، خرابی یا از دست رفتن داده.
- مانیتورینگ حیاتی بیمار: قطع نمایش علائم حیاتی، خطر برای ایمنی بیمار.
یو پی اس پیشنهادی در بخش تصویربرداری مغزی و عصبی: مجموع توان دستگاههای این بخش از رنج 30,000-120,000 VA میباشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 30-120 kva است که برای دستگاههای مگا اسکن spect/CT ، به علت بار اهمی لحظه ای باید یو پی اس دابل IGBT ترانس بیس باشد.
یو پی اس بخش تصویربرداری کبد و طحال
UPS Liver and spleen imaging
عملکرد بخش تصویربرداری کبد و طحال: بررسی عملکرد کبد، فیبروز، سیروز، انسداد صفراوی و آسیب طحالی.
دستگاههای متصل به یو پی اس :
گاماکمرا(Gamma camera) ،سیستم پردازش تصویر، تجهیزات تزریق رادیودارو.
مشکلات قطع برق در بخش تصویربرداری کبد و طحال :
- گاماکمرا: (Gamma camera) خاموشی ناگهانی وداغ شدن و آسیب دیتکتورها و کریستالها و انجام نشدن خنک سازی
- سیستم پردازش تصویر: پردازش و ذخیره تصاویر قطع و دادهها ازبین میروند
- تجهیزات تزریق رادیودارو: متوقف تزریق و خطر اختلال در دوز یا ایمنی بیمار
یو پی اس پیشنهادی در بخش تصویربرداری کبد و طحال: مجموع توان دستگاههای این بخش از رنج 10,000-12,000 VA میباشد که یو پی اس پیشنهادی UPS Online Double Conversion 10-15kva است.
یو پی اس بخش تصویربرداری تومور و عفونت
UPS Tumor and infection imaging
عملکرد بخش تصویربرداری تومور و عفونت: شناسایی تومورها، متاستازها و عفونتهای عمقی(Gallium scan،Octreotide scan).
دستگاههای متصل به یو پی اس:
گاماکمرا(Gamma camera) ، SPECT-CT ، سیستمهای پردازش و آرشیو تصویر (PACS)
مشکلات قطع برق در بخش تصویربرداری تومور و عفونت:
- گاماکمرا: (Gamma camera) خاموشی ناگهانی وداغ شدن و آسیب دیتکتورها و کریستالها و انجام نشدن خنک سازی
- SPECT-CT خرابی جدی برای بخش SPECT (دیتکتورهای حساس) و CT (لامپ ایکس و بردها)
- سیستمهای پردازش و آرشیو تصویر (PACS; servers ): از دست رفتن تصاویر، خرابی دیتابیس و اختلال در انتقال دادهها
یو پی اس پیشنهادی در بخش تصویربرداری تومور و عفونت : مجموع توان دستگاههای این بخش از رنج 11,000-8,800 VA میباشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 15-30 kva است.
یو پی اس بخش تصویربرداری مولکولی و پیشرفته
UPS Molecular and advanced imaging
عملکرد بخش تصویربرداری مولکولی و پیشرفته: PET–CT و PET-MRI برای بررسی متابولیسم سلولی در سرطان، مغز و قلب؛ SPECT-CT برای تصویربرداری ترکیبی.
دستگاههای متصل به یو پی اس:
PET Scanner . CT یا MR . SPECT-CT ، سیستم خنککننده کریستالها و دیتکتورها ،سرورهای پردازش
مشکلات قطع برق در بخش تصویربرداری مولکولی و پیشرفته:
- PET Scanner :خاموشی ناگهانی، از دست رفتن دادهها و احتمال آسیب به بردها و قطعات الکترونیکی.
- CT یا MRI: خرابی لامپ ایکس یا کویلها، خطای ارتباطی، آسیب به بردهای حساس.
- SPECT-CT :مشابه PET، آسیب به الکترونیک و نرمافزار در اثر نوسان یا خاموشی ناگهانی.
- سیستم خنککننده کریستالها و دیتکتورها: توقف خنکسازی، بالا رفتن دما، افت عملکرد و احتمال آسیب دائمی.
- سرورهای پردازش تصاویر : از دست رفتن یا خراب شدن دادهها و مشکل در ذخیره و پردازش.
نکته مهم : دستگاههای PET Scanner، MRI و CT Scan به دلیل بار اهمی، هر یک بهصورت جداگانه به یو پی اس متصل میشوند.
یو پی اس پیشنهادی در تصویربرداری مولکولی و پیشرفته:
مجموع توان دستگاههای بخش PET Scanner از رنج 30,000 – 60,000 VA میباشد.
یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 30-30 kva است.مجموع توان دستگاههای بخش MRIاز رنج 30,000-100,000 VA میباشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 30-100 kva است.
- مجموع توان دستگاههای بخش سیستم خنککننده کریستال و دتکتورها و CT scanاز رنج
120,000-200,000VA می باشد که یو پی اس پیشنهادی
UPS OnlineTrans bass double IGBT 120-200 kva است.
- یو پی اس پیشنهادی در تصویربرداری مولکولی و پیشرفته: مجموع توان دستگاههای بخش SPECT-CT و سیستم خنککننده کریستال و دتکتورها و سرورهای پردازش تصویر از رنج 20,000-45,000 VA میباشد که یو پی اس پیشنهادی UPS OnlineTrans bass double IGBT 20-120 kva است.
یو پی اس آزمایشگاه رادیوایمونواسی
UPS RIA – Radioimmunoassay Laboratory
عملکرد واحد آزمایشگاه رادوایونواسی: سنجش هورمونها، آنتیبادیها و مارکرهای توموری با روش ایمنی-رادیویی.
دستگاههای متصل به یو پی اس:
Gamma Counter یا Beta Counter ، انکوباتور Incubator، سانتریفیوژ
مشکل قطع برق در آزمایشگاه رادیوایمونواسی:
- Gamma/Beta Counter توقف شمارش و از دست رفتن نتایج.
- انکوباتور: افت دما و خراب شدن نمونهها.
- سانتریفیوژ: توقف چرخش و ناقص ماندن جداسازی.
یو پی اس پیشنهادی در آزمایشگاه رادیوایمونواسی: مجموع توان دستگاههای این بخش از رنج 1,900-2,600 VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 3-6 kva است.
یو پی اس آزمایشگاه شمارشگر رادیونوکلئیدی
UPS Gamma / Beta Counter Lab
عملکرد آزمایشگاه شمارشگر رادیونوکلئیدی: اندازهگیری فعالیت رادیونوکلئیدها در نمونههای خونی، ادراری یا بافتی.
دستگاههای متصل به یو پی اس:
Gamma Counter ، Beta Counter ، سیستم ثبت دادههای دیجیتال
مشکل قطع برق در آزمایشگاه شمارشگر رادیونوکلئیدی:
- Gamma Counter : توقف شمارش و از دست رفتن داده نتایج.
- Beta Counter : قطع شمارش و خطا در نتایج.
- سیستم ثبت دادههای دیجیتال: توقف ذخیره، خرابی یا از بین رفتن دادهها.
یو پی اس پیشنهادی در آزمایشگاه شمارشگر رادیونوکلئیدی: مجموع توان دستگاههای این بخش از رنج 4,500VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 6 kva است.
یو پی اس آزمایشگاه پرو جذب تیروئید ( برداشت ید رادیواکتیو)
UPS RAIU Test Lab
عملکرد آزمایشگاه برداشت ید رادیواکتیو : تعیین درصد جذب ید رادیواکتیو توسط تیروئید برای تشخیص پرکاری یا کمکاری.
دستگاههای متصل به یو پی اس:
دتکتور ید (Thyroid Uptake )، سیستم نرمافزاری پردازش داده
مشکل قطع برق در ازمایشگاه برداشت ید رادیواکتیو :
- Thyroid Uptake Probe (دتکتور ید): توقف اندازهگیری و از دست رفتن داده سنجش.
- سیستم نرمافزاری پردازش داده: قطع پردازش و احتمال از بین رفتن دادهها.
یو پی اس پیشنهادی در آزمایشگاه برداشت ید رادیواکتیو : مجموع توان دستگاههای این بخش از رنج 950VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 2 kva است.
یو پی اس درمان با C-14
UPS treatment with C-14
درمان با سی-۱۴در پزشکی هستهای یک ردیاب متابولیک است که به شناسایی فعالیت میکروبی یا مسیرهای متابولیکی بدن کمک میکند.
عملکرد واحد درمان با سی-۱۴ : کمک به تشخیص و درمان هلیکوباکتر پیلوری.
دستگاههای متصل به یو پی اس:
دستگاه سنجش تنفسی (Breath Analyzer). ، کامپیوتر پردازش داده متصل به آنالیزور
مشکلات قطع برق در درمان با سی-۱۴:
- دستگاه سنجش تنفسی (Breath Analyzer) : توقف تست، از دست رفتن نمونهگیری.
- کامپیوتر پردازش داده متصل به آنالیزور: از بین رفتن دادهها و نتایج ذخیرهنشده.
یو پی اس پیشنهادی در درمان با سی-۱۴ : مجموع توان دستگاه های این بخش از رنج400VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 1 kva است.

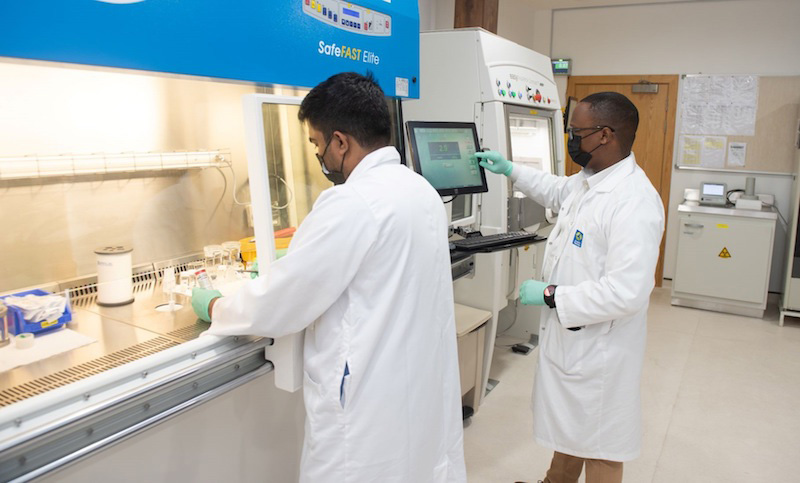

یو پی اس آزمایشگاه رادیوفارماسی و کنترل کیفی
UPS Radio pharmacy & QC Lab
عملکرد آزمایشگاه رادیوفارماسی و کنترل کیفی: تهیه و برچسبگذاری رادیوداروها + کنترل کیفی قبل از مصرف.
دستگاههای متصل به یو پی اس :
هاتسل (Hot Cell) ، دستگاه HPLC یا TLC Scanner برای کنترل کیفی، انکوباتور و یخچال نگهداری رادیوداروها
مشکل قطع برق در آزمایشگاه رادیوفارماسی و کنترل کیفی :
- هات سل (Hot Cell): توقف تهویه و حفاظت و خطر تجمع آلودگی و پرتودهی.
- HPLCیا TLC Scanner: توقف آنالیز و از دست رفتن یا ناقص شدن نتایج کیفی.
- انکوباتور و یخچال رادیوداروها: افت دما و خراب شدن یا کاهش پایداری رادیودارو.
یو پی اس پیشنهادی در آزمایشگاه رادیوفارماسی و کنترل کیفی : مجموع توان دستگاههای این بخش از رنج 800-4,000VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 1-6 kva است.
کاربردهای پزشکی هسته ای درمانی
پزشکی هستهای همچنین برای درمان برخی از بیماریها، بهویژه سرطانها، بهکار میرود. برای مثال، در درمان سرطان تیروئید، از ید رادیواکتیو استفاده میشود که سلولهای سرطانی تیروئید را از بین میبرد. همینطور در برخی سرطانهای دیگر، مانند لنفومها یا تومورهای خاص، از مواد رادیواکتیو برای درمان استفاده میشود.
UPS در پزشکی هستهای درمانی
در بخش درمانی پزشکی هستهای، UPS نقش حیاتی در حفظ کارکرد تجهیزات درمانی دارد، از جمله:
- شتابدهندهها و تجهیزات رادیودارو
- هودهای شیمیایی و سیستمهای تهویه ایمنی
قطع برق حتی برای چند دقیقه میتواند روند درمان با رادیوداروها را متوقف کند و سلامت بیماران را به خطر بیندازد. به همین دلیل، استفاده از UPS با ظرفیت مناسب برای جلوگیری از توقف ناگهانی فرآیندهای درمانی، حفظ امنیت محیط و حفاظت از تجهیزات، کاملاً ضروری است.
یو پی اس درمان با ید -۱۳۱
UPS Iodine-131 Therapy
درمان با ید-۱۳۱ در پزشکی هستهای یک روش رادیونوکلئیدتراپی هدفمند است که با انتشار پرتوهای بتا از ید رادیواکتیو متصل به بافت تیروئید، موجب نکروز انتخابی سلولهای پرکار یا بدخیم تیروئید میشود.
عملکرد واحد درمان با ید -۱۳۱: تخریب سلولهای تیروئید یا بافت سرطانی تیروئید.
دستگاههای متصل به یو پی اس:
سیستم تهویه و فیلتر HEPA ، مانیتورینگ تابش (Radiation Monitors) ، سیستمهای ایزولاسیون هوای اتاق بیمار
مشکل قطع برق در واحد درمان با ید -۱۳۱
- سیستم تهویه و فیلتر HEPA : توقف دفع ایزوتوپها، خطر تجمع آلودگی و پرتودهی.
- مانیتورینگ تابش (Radiation Monitors): قطع پایش دوز تابش، عدم هشدار در شرایط خطر.
- سیستمهای ایزولاسیون هوای اتاق: از بین رفتن فشار منفی، احتمال انتشار آلودگی رادیواکتیو به خارج اتاق.
یو پی اس پیشنهادی در واحد درمان با ید -۱۳۱: مجموع توان دستگاههای این بخش از رنج 5,200VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 1-6 kva است.
یو پی اس درمان با لوتتیوم-۱۷۷
UPS treatment with Lutetium-177
درمان با لوتتیوم-۱۷۷ در پزشکی هستهای یک روش رادیونوکلئیدتراپی هدفمند است که با اتصال رادیوایزوتوپ لو-۱۷۷ به لیگاندهای اختصاصی (مانند PSMA یا سوماتواستاتین آنالوگها) و تجمع در سلولهای توموری، از طریق انتشار پرتوهای بتا و گامای کمانرژی، موجب تخریب انتخابی سلولهای سرطانی و امکان پایش همزمان تصویربرداری میشود.
عملکرد واحد درمان با لوتتیوم-۱۷۷: درمان سرطان پروستات و تومورهای نورواندوکرین با هدفگیری اختصاصی.
دستگاههای متصل به یو پی اس:
مانیتورینگ علائم حیاتی (ECG, SpO₂, BP) ، سیستم تهویه اتاق ایزوله ،دزیمترهای آنلاین پرتوگیری
مشکل قطع برق در واحد درمان با لوتتیوم-۱۷۷:
- مانیتورینگ علائم حیاتی (ECG, SpO₂, BP): توقف پایش بیمار، خطر عدم تشخیص بهموقع وضعیت حیاتی.
- سیستم تهویه اتاق ایزوله : توقف تهویه، اختلال در ایزولاسیون و دفع آلودگی.
- دزیمترهای آنلاین پرتوگیری : قطع پایش پرتودهی، عدم هشدار در شرایط خطر.
یو پی اس پیشنهادی در واحد درمان با لوتتیوم-۱۷۷: مجموع توان دستگاههای این بخش از رنج 2,400VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 3 kva است.
یو پی اس درمان با ایتریوم-۹۰
UPS treatment with Yttrium-90
درمان با ایتریوم-۹۰ در پزشکی هستهای یک رادیوتراپی هدفمند است که با انتشار پرتو بتا موجب تخریب انتخابی سلولهای توموری، بهویژه در سرطان کبد و بدخیمیهای هماتولوژیک، میشود.
عملکرد واحد درمان با ایتریوم-۹۰: درمان کبد (radioembolization) یا لنفوم (ibritumomab tiuxetan).
دستگاههای متصل به یو پی اس :
تجهیزات تصویربرداری حین تزریق (فلوروسکوپی یا CT) ، پمپ تزریق یا میکروکاتتر کنترلشده ، سیستم کنترل اینترونشنال
مشکلات قطع برقد در واحد درمان با ایتریوم-۹۰:
- تجهیزات تصویربرداری حین تزریق (فلوروسکوپی یا CT) : توقف تصویربرداری، از دست رفتن راهنمایی تصویری.
- پمپ تزریق یا میکروکاتتر کنترلشده : توقف ناگهانی تزریق، اختلال در دوز و ایمنی بیمار.
- سیستم کنترل اینترونشنال : قطع فرآیند هدایت و مانیتورینگ، افزایش ریسک خطای درمان.
یو پی اس پیشنهادی در واحد درمان با ایتریوم-۹۰: مجموع توان دستگاههای این بخش از رنج 130,000-200,000VA می باشد که یو پی اس پیشنهادی
UPS OnlineTrans bass double IGBT 120-200 kva اس که دستگاههای PET فلوروسکوپی یا CT به دلیل بار اهمی، هر یک بهصورت جداگانه به یو پی اس متصل میشوند.
یو پی اس درمان با ساماریوم-۱۵۳
UPS treatment with Samarium-153
درمان با ساماریوم-۱۵۳ در پزشکی هستهای یک رادیونوکلئیدتراپی پالیتیو است که با تجمع در بافتهای استخوانی متاستاتیک و انتشار پرتو بتا، به کاهش درد ناشی از متاستازهای استخوانی کمک میکند.
عملکرد واحد درمان با ساماریوم-۱۵۳: کاهش درد متاستاز استخوانی.
دستگاههای متل به یو پی اس :
پمپهای تزریق ایزوله ، سیستم تهویه ، مانیتورینگ پرتو اتاق
مشکلات قطع برق در واحد درمان با ساماریوم-۱۵۳:
- پمپهای تزریق ایزوله : توقف ناگهانی تزریق، اختلال در دوز و ایمنی بیمار.
- سیستم تهویه : توقف دفع مواد رادیواکتیو، خطر تجمع آلودگی.
- مانیتورینگ پرتو اتاق : قطع پایش تابش، عدم هشدار در شرایط خطر.
یو پی اس پیشنهادی در واحد درمان با ساماریوم-۱۵۳: مجموع توان دستگاههای این بخش از رنج 200-2,000VA می باشد که یو پی اس پیشنهادی UPS Online Double Conversion 1-3 kva است.
یو پی اس درمان با رادیوم-۲۲۳
UPS treatment with radium-223
درمان با رادیوم-۲۲۳ در پزشکی هستهای یک رادیونوکلئیدتراپی هدفمند با نشر پرتوهای آلفا است که به طور انتخابی در متاستازهای استخوانی سرطان پروستات تجمع کرده و با تخریب موضعی DNA سلولهای توموری، بقا را افزایش و درد استخوانی را کاهش میدهد.
عملکرد واحد درمان با رادیوم-۲۲۳ : درمان متاستازهای استخوانی سرطان پروستات با ذرات آلفا.
دستگاههای متصل به یو پی اس :
مانیتورینگ حیاتی بیمار ،سیستم تهویه ایزوله ، تجهیزات هشدار پرتو
مشکلات قطع برق در واحد درمان با رادیوم-۲۲۳ :
- مانیتورینگ حیاتی بیمار : توقف پایش علائم حیاتی، خطر برای ایمنی بیمار.
- سیستم تهویه ایزوله : توقف تهویه، احتمال تجمع آلودگی رادیواکتیو.
- تجهیزات هشدار پرتو : قطع هشداردهی، افزایش ریسک پرتودهی پنهان.
یو پی اس پیشنهادی در واحد درمان با رادیوم-۲۲۳ : مجموع توان دستگاه های این بخش از رنج1,300 -5,700VA
می باشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 2-6 kva است.
یو پی اس درمان با استرونتیوم-۸۹
Strontium-89 therapy UPS
درمان با استرونتیوم-۸۹ در پزشکی هستهای یک رادیونوکلئیدتراپی پالیتیو است که با جایگزینی در بافت استخوانی متاستاتیک و انتشار پرتوهای بتا، باعث کاهش درد ناشی از متاستازهای استخوانی میشود.
عملکرد واحد درمان با استرونتیوم-۸۹: تسکین درد استخوانی ناشی از متاستاز.
دستگاههای متصل به یو پی اس :
تجهیزات تزریق (پمپ یا سرنگ برقی ایزوله) ، سیستم تهویه ، مانیتورینگ پرتو
مشکلات قطع برق در واحد درمان با استرونتیوم-۸۹ :
- تجهیزات تزریق (پمپ یا سرنگ برقی ایزوله) : توقف تزریق و اختلال در دوز.
- سیستم تهویه: توقف دفع آلودگی، خطر تجمع مواد رادیواکتیو.
- مانیتورینگ پرتو: قطع پایش تابش، عدم هشدار در شرایط خطر.
یو پی اس پیشنهادی در واحد درمان با استرونتیوم-۸۹: مجموع توان دستگاه های این بخش از رنج1,600-5,700VA
می باشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 2-6 kva است.
یو پی اس درمان با فسفر-۳۲
UPS treatment with phosphorus-32
درمان با فسفر-۳۲ در پزشکی هستهای یک رادیونوکلئیدتراپی بتاگسیل است که با تجمع در بافتهای پرولیفراتیو یا حفرات سروزی، برای درمان اختلالاتی مانند پلیسایتمی ورا و افیوژنهای بدخیم پلورال یا پریکاردی بهکار میرود.
عملکرد واحد درمان با فسفر-۳۲ : درمان اختلالات خونی (پلیسیتمی و ترومبوسیتمی).
دستگاههای متصل به یو پی اس :
سیستم تزریق یا پمپ تزریق ایزوله ، سیستم تهویه و فیلتراسیون اتاق ، مانیتورینگ پرتو
مشکلات قطع برق در درمان با فسفر-۳۲ :
- سیستم تزریق یا پمپ تزریق ایزوله : توقف ناگهانی تزریق، اختلال در دوز و ایمنی بیمار.
- سیستم تهویه و فیلتراسیون اتاق : توقف تهویه، تجمع آلودگی رادیواکتیو.
- مانیتورینگ پرتو : قطع پایش تابش، عدم هشدار در شرایط خطر.
یو پی اس پیشنهادی در درمان با فسفر-۳۲ : مجموع توان دستگاه های این بخش از رنج900-4,400VA می باشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 1-6 kva است.
یو پی اس براکی تراپی رادیونوکلئیدی
UPS radionuclide brachytherapy
براکی تراپی رادیونوکلئیدی در پزشکی هستهای یک رادیوتراپی داخلی هدفمند است که با قرار دادن منابع رادیواکتیو (ایزوتوپها) درون یا نزدیک تومور، از طریق انتشار پرتوهای آلفا یا بتا موجب تخریب موضعی سلولهای سرطانی میشود و با حداقل آسیب به بافت سالم اطراف، بهویژه در سرطانهای پروستات، سر و گردن و برخی بدخیمیهای داخلرحمی کاربرد دارد.
عملکرد واحد براکی تراپی رادیونوکلئیدی: قرار دادن منبع رادیواکتیو نزدیک یا داخل تومور برای نابودی موضعی.
دستگاههای متصل به یو پی اس :
سیستم تصویربرداری راهنما ، سیستم تهویه اتاق، Afterloader (با برق قطع منبع رادیواکتیو دربیمار گیر میکند)
مشکلات قطع برق در براکی تراپی رادیونوکلئیدی :
- سیستم تصویربرداری راهنما : توقف تصویربرداری، اختلال در دقت جایگذاری منبع.
- سیستم تهویه اتاق : توقف تهویه، خطر تجمع آلودگی.
- Afterloader : گیرکردن منبع رادیواکتیو در بدن بیمار، خطر پرتودهی شدید و اضطراری.
یو پی اس پیشنهادی در براکی تراپی رادیونوکلئیدی: مجموع توان دستگاه های این بخش از رنج1,400-500VA می باشد که یو پی اس پیشنهادی UPS Online Trans bass Double Conversion 6-15 kva است.
تجهیزات پزشکی هستهای که نیاز به دستگاه یو پی اس دارند :
| نوع آزمایشگاه | دستگاهای مورد نیاز به یو پی اس | کارایی دستگاه | مشکل در زمان قطع برق | توان مصرفی تقریبی (VA) | توان و نوع یو پی اس پیشنهادی (VA) | یوپی اس پیشنهادی کل ازمایشگاه |
| تصویر برداری هستهای | ||||||
| تصویربرداری مولکولی و پیشرفته | PET Scanner | تولید تصاویر متابولیک بدن | توقف کامل اسکن، از دست رفتن داده | 20,000–45,000 VA | 30000-60000 | Molecular and advanced imaging 30-60 kva UPS OnlineTrans bass double IGBT |
| MRI | تصویربرداری مقطعی/ساختاری | توقف ناگهانی، احتمال آسیب سختافزاری | 70,000-125,000VA اسکنرهای ۱.۵ تسلا 120,000-200,000VA اسکنرهای ۳ تسلا |
30000-100000 | Molecular and advanced imaging 30-100 kva UPS OnlineTrans bass double IGBT |
|
| CT scan | slice CT scan-256 120,000–150,000VA | 120000-200000 | Molecular and advanced imaging 120-200 kva UPS OnlineTrans bass double IGBT |
|||
| برای دستگاههای PET یا SPECT-CT، به علت بار اهمی لحظه ای باید یو پی اس دابل IGBT ترانس بیس می باشد. | ||||||
| SPECT-CT | ترکیب تصویرساختاری و عملکردی | اختلال در تصویربرداری، نیاز به تکرار اسکن | 15,000–35,000 VA | 20000-40000 | Molecular and advanced imaging 20-120 kva UPS Online Trans bass Double Conversion |
|
| سیستم خنککننده کریستال و دتکتورها | حفظ پایداری و کارایی دتکتورها | آسیب به کریستالها و دتکتورها | 500-2000 VA | 3000 | ||
| سرورهای پردازش تصویر | ذخیره و پردازش دادهها | از دست رفتن داده و توقف پردازش | 1,200 -5,000 KVA | 2000-6000 | ||
| تصویربرداری تومور و عفونت | SPECT-CT | ثبت تصاویر رادیونوکلئیدی | توقف اسکن، از دست رفتن داده | SPECT-CT 15,000-25,000 VA Advanced SPECT-CT 3,000-50,000 VA |
6000-60000 | Tumor and infection imaging 15-30 kva UPS Online Trans bass Double Conversion |
| گاماکمرا | gamma camera 3,000-8,000 VA | 6000-10000 | ||||
| سیستم PACS / پردازش و آرشیو | پردازش و ذخیره تصویر | از دست رفتن تصاویر و دادهها | Enterprise PACS 5,000–30,000 VA | 6000-40000 | ||
| تصویربرداری کبد و طحال | گاماکمرا | تصویربرداری عملکردی | توقف تصویربرداری | Gantry & Motors SPECT 500–1,500 VA | 1000-2000 | Liver and spleen imaging 10-15 kva UPS Online Trans bass Double Conversion |
| Control Console 200-500 VA | 1000 | |||||
| سیستم پردازش تصویر | بازسازی و تحلیل داده | توقف پردازش | SPECT/SPECT-CT ۵۰۰ – ۱۵۰۰ VA | 2000 | ||
| Ultrasound ۳۰۰ – ۸۰۰ VA | 1000 | |||||
| MRI ۱۰۰۰ – ۳۰۰۰ VA | 2000-3000 | |||||
| CT scan ۱۰۰۰ – ۲۵۰۰ VA | 2000-3000 | |||||
| تجهیزات تزریق رادیودارو | تزریق دقیق دارو | اختلال در تزریق | ۱۰۰-۲۰۰VA تزریق تمام اتوماتیک | 1000 | ||
| تصویربرداری مغزی و عصبی | PET یا SPECT-CT | تصویربرداری متابولیک/عملکردی | توقف تصویربرداری | PET 20,000-40,000VA PET-CT 50,000–100,000VA |
30000-120000 | Brain and neuroimaging 30-120 kva UPS OnlineTrans bass double IGBT |
| سیستم پردازش تصویر | تحلیل و بازسازی | از دست رفتن داده | Workstations 800-1000 VA | 1000-2000 | ||
| مانیتورینگ حیاتی بیمار |
پایش ECG، SpO₂، فشار | توقف مانیتورینگ و خطر بیمار | 300-750 VA | 1000 | ||
| تصویربرداری کلیوی و اورولوژی | گاماکمرا | تصویربرداری داینامیک | توقف تصویربرداری | Dual-Head Gamma Camera 10,000–15,000VA Triple-Head Gamma Camera 12,000–18,000VA |
15000-2000 | Renal and urological imaging 20-30 kva UPS Online Trans bass Double Conversion |
| سیستم تزریق دینامیک | تزریق مرحلهای | توقف تزریق و اختلال تست | ۱۵۰-۲۵۰VA پمپ تزریق پایه ۲۵۰-۴۰۰VA پمپ تزریق پیشرفته |
1000 | ||
| نرمافزار پردازش عملکردی | تحلیل عملکرد کلیه | ارائه داده ناقص | 100-250 VA | 1000 | ||
| تصویربرداری غدد درونریز (تیروئید) | پروب تیروئید | سنجش ید تیروئید | توقف آنالیز | ۵۰۰-۱۵۰۰VA (Ultrasound)سونوگرافی | 1000-200 | Endocrine imaging (thyroid) 60-120 kva UPS OnlineTrans bass double IGBT |
| ۲۰,۰۰۰ – ۶۰,۰۰۰ VA(هیبرید)SPECT/CT | 30000-80000 | |||||
| گاماکمرا | تصویربرداری عملکردی | توقف تصویربرداری | ۲۵۰۰-۵۰۰۰VA (SPECT)گاماکمرا | 3000-6000 | ||
| SPECT/CT ۲۰,۰۰۰-۶۰,۰۰۰VA | 30000-80000 | |||||
| ۵۰۰-۱۵۰۰VA سونوگرافی | 1000-200 | |||||
| سیستم پردازش تصویر | بازسازی و تحلیل داده | توقف پردازش | 2.500-5000VA (SPECT)دوربین گاما SPECT/CT ۳0000VA |
3000-6000 | ||
| تصویربرداری اسکلتی | گاماکمرا | تصویربرداری متاستاز استخوان | توقف تصویربرداری | ۳۰۰۰-۸۰۰۰VA (SPECT)گاماکمرا | 6000-10000 | Skeletal imaging 50-100 kva UPS OnlineTrans bass double IGBT |
| ۲۵,۰۰۰-۶۵,۰۰۰VA (هیبرید)SPECT/CT | 30000-80000 | |||||
| سیستم تزریق رادیودارو | تزریق ایزوله | اختلال در تزریق | ۲۰۰-۳۰۰VA(Dose Calibrator)دوز کالیبراتور | 1000-2000 | ||
| ۲۰۰-۵۰۰VA (BSC)کابینت ایمنی زیستی | ||||||
| نرمافزار پردازش | بازسازی تصویر | توقف تحلیل | ۵۰۰-۱۵۰۰VA (Workstation)ایستگاه کاری | 2000 | ||
| تصویربرداری قلبی | گاماکمرا | تصویربرداری پرفیوژن قلب | توقف تصویربرداری | (SPECTباECG-Gating)دوز کالیبراتورگاماکمرا 3000–8000VA |
6000-80000 | Renal and urological imaging 2-80 kva UPS OnlineTrans bass double IGBT |
| SPECT/CT 20000–60000 VA | ||||||
| ۲۰۰–۵۰۰VA دوز کالیبراتور | ||||||
| سیستم پردازش تصویر | تحلیل داده قلبی | از دست رفتن داده | ۱۰۰۰VA(Workstation)ایستگاه کاری | 2000 | ||
| ECG گیتینگ | همزمانسازی تصویر با قلب | اختلال همزمانی | ۵۰–۱۰۰VA ECGدستگاه ثبت سیگنال | 1000 | ||
| ۵۰۰–۱۵۰۰VA ایستگاه کاری پردازش | ||||||
| سرور ذخیرهسازی | آرشیو دادهها | از دست رفتن تصاویر | ۳۰۰۰VA (SAN)آرایه ذخیرهسازی | 6000 | ||
| ۵۰۰VA سیستم پشتیبانگیری | ||||||
| تشخیصی | ||||||
| آزمایشگاه رادیوایمونواسی |
Gamma/Beta Counter | شمارش رادیواکتیو نمونهها | توقف شمارش، از دست رفتن داده | ۲۰۰–۵۰۰VA پشمارنده گاما |
1000-2000 | Radioimmunoassay Laboratory 3-6 kva UPS Online s Double Conversion |
| ۱۵۰–۴۰۰VA شمارنده بتا(مایعسینتیلاسیون) | ||||||
| ۱۰۰–۳۰۰VA شمارنده سینتیلاسیون جامد | ||||||
| انکوباتور | کنترل دما و شرایط واکنش | توقف واکنش و فساد نمونه | ۸۰۰VA انکوباتور یخچالدار | 1000 | ||
| ۶۰۰VA شیکر انکوباتور | ||||||
| سانتریفیوژ | جداسازی نمونه | توقف فرآیند و خراب شدن آزمایش | ۱۵۰۰VA سانتریفیوژ معمولی میزکار | 2000-3000 | ||
| ۲۰۰۰VA سانتریفیوژ یخچالدار | ||||||
| آزمایشگاه شمارشگر رادیونوکلئیدی | Gamma Counter | شمارش نمونه | توقف شمارش | Gamma Counter ۵۰۰VA | 1000 | Radionuclide Counter Laboratory 6 kva UPS Online Double Conversion |
| ۳۰۰VA دوز کالیبراتور | ||||||
| ۶۰۰VA (BSC)کابینت ایمنی زیستی | ||||||
| Beta Counter | شمارش بتا | توقف شمارش | Beta Counter(LSC) ۷۰۰VA | 10000 | ||
| ۴۰۰VA ایستگاه کاری | ||||||
| سیستم ثبت دیجیتال | ذخیره دادهها | از دست رفتن داده | ۸۰۰VA ایستگاه کاری پردازش داده | 1000-1500 | ||
| ۱۲۰۰VA سرور مرکزی ذخیرهسازی | ||||||
| پروب جذب تیروئید | Thyroid Uptake Probe | دتکتور ید تیروئید | توقف تست | ۲۰۰VA پروب جذب تیروئید | 2000 | Thyroid uptake probe 6 kva UPS Online Double Conversion |
| ۳۰۰VA دوز کالیبراتور | ||||||
| سیستم پردازش داده | تحلیل داده جذب | از دست رفتن نتایج | ۴۵۰VA ایستگاه کاری (پردازش داده) | |||
| سیستم تنفسی C-14 | Breath Analyzer | سنجش هلیکوباکتر | از دست رفتن نمونه تست | Breath Analyzer ۳۰۰VA | 1000 | Respiratory system C-14 1 kva UPS Online Double Conversion |
| سیستم ثبت دیجیتال | ذخیره داده تست | از دست رفتن داده و تکرار نمونه | ۴۰۰VA ایستگاه کاری | 1000 | ||
| آزمایشگاه رادیوفارماسی و کنترل کیفی | هاتسل (Hot Cell) | حفاظت و تزریق دارو | اختلال در ایمنی و آمادهسازی | ۲۰۰۰VA هاتسل (با سیستم تهویه) | 2000-3000 | Radiopharmacy and quality control laboratory 1-6 kva UPS Online Double Conversion |
| ۳۰۰VA دوز کالیبراتور (داخل سل) | ||||||
| ۱۰۰۰VA یخچال دارویی | ||||||
| HPLC/TLC Scanner | کنترل کیفی دارو | توقف آنالیز | HPLC ۱۵۰۰VA | 1000-2000 | ||
| TLC Scanner ۵۰۰VA | ||||||
| انکوباتور و یخچال | نگهداری رادیودارو | فساد رادیودارو | ۸۰۰VA ۲-۸°C-یخچال دارویی | 3000 | ||
| ۸۰۰VA ۳۷°C-انکوباتور معمولی | ||||||
| درمانی | ||||||
| درمان با ید-۱۳۱ |
سیستم تهویه و فیلتر HEPA | دفع ایزوتوپ | توقف تهویه، خطر آلودگی | ۱۵۰۰VA تهویه مستقل اتاق بیمار | 2000 | Iodine-131 treatment 6 kva UPS Online Trans bass Double Conversion |
| مانیتورینگ تابش | پایش پرتو | توقف هشدار | ۲۰۰VA (Reader)دزیمتر شخصی | 1000 | ||
| ۱۰۰VA مانیتور ثابت محیطی | ||||||
| سیستم ایزولاسیون هوا | حفاظت محیط | اختلال ایمنی | ۱۵۰۰VA فن تخلیه قوی | 2000 | ||
| ۵۰VA کنترلر فشار | ||||||
| درمان با لوتتیوم-۱۷۷ | مانیتورینگ حیاتی | پایش ECG, SpO₂, BP | توقف پایش بیمار | ۵۰VA (GM Counter)مانیتور پرتابل | 1000 | Lutetium-177 treatment 3 kva UPS Online Double Conversion |
| ۱۵۰VA مانیتور ثابت محیطی | ||||||
| سیستم تهویه ایزوله | دفع ایزوتوپ | توقف تهویه | 800VA IIهود ایمنی بیولوژیکی کلاس | 1000 | ||
| دزیمترهای آنلاین | پایش پرتو | از دست رفتن داده پرتوگیری | ۲۰VA (EPD)دزیمتر آنلاین شخصی | 1000 | ||
| درمان با ایتریوم-۹۰ | تجهیزات تصویربرداری (CT/Fluoro) |
راهنمای تزریق | توقف فرآیند | ۲۵,۰۰۰VA CBCTسیستم آنژیوگرافی/فلوروسکوپی با |
30000-40000 | Yttrium-90 treatment 120-200 kva UPS OnlineTrans bass double IGBT |
| ۳۰,۰۰۰VA SPECT/CTسیستم |
||||||
| پمپ تزریق/میکروکاتتر | تزریق کنترلشده | اختلال تزریق | ۱۰۰VA پمپ تزریق سرنگی | 10000 | ||
| سیستم کنترل اینترونشنال | هدایت درمان | توقف درمان | (DSA C-arm)با فلوروسکوپی دیجیتال 80,000-120,000VA |
100000-160000 | ||
| درمان با ساماریوم-۱۵۳ | پمپ تزریق ایزوله | تزریق رادیودارو | اختلال در تزریق | 15-40VA پمپ های اتوماتیک | 1000 | Samarium-153 treatment 1-3 kva UPS Online Double Conversion |
| سیستم تهویه | دفع ایزوتوپ | توقف تهویه | ۵۰۰–۱۵۰۰VA هود رادیوایزوتوپ | 1000-3000 | ||
| ۱۰۰۰–۳۰۰۰VA سیستم تهویه فشار منفی |
||||||
| مانیتورینگ پرتو | پایش پرتو | توقف هشدار | Continuous Air Monitor ۲۰-۱۰۰VA | 1000 | ||
| درمان با رادیوم-۲۲۳ | مانیتورینگ حیاتی بیمار |
پایش وضعیت بیمار | توقف پایش حیاتی | ۱۵-۴۰VA Monitor Vital Signs/مانیتور علائم حیاتی | 1000 | Radium-223 treatment 2-6 kva UPS Online Trans bass Double Conversion |
| ۵۰-۱۵۰VA ECG Machine/دستگاه نوار قلب |
||||||
| سیستم تهویه ایزوله | دفع ایزوتوپ | توقف تهویه | ۵۰۰–۱۵۰۰VA هود ایزوتوپ رادیواکتیو | 2000-6000 | ||
| ۱۰۰۰–۳۰۰۰VA سیستم تهویه فشار منفی اتاق بیمار | ||||||
| ۱۰۰–۸۰۰VA ذرات رادیواکتیو HEPA/فیلتر | ||||||
| تجهیزات هشدار پرتو | هشدار تابش | غیرفعال شدن هشدار |
۲۰–۱۰۰VA هشدار گاز رادون | 1000 | ||
| درمان با استرونتیوم-۸۹ |
پمپ یا سرنگ برقی | تزریق ایزوله | توقف تزریق | ۱۵–۴۰VA پمپ تزریق ایزوله اتوماتیک | 1000 | Strontium-89 treatment 2-6 kva UPS Online Trans bass Double Conversion |
| سیستم تهویه | دفع ایزوتوپ | توقف تهویه | ۵۰۰–۱۵۰۰VA هود ایزوتوپ رادیواکتیو | 2000-6000 | ||
| ۱۰۰۰–۳۰۰۰VA سیستم تهویه فشار منفی اتاق | ||||||
| VA۱۰۰–۸۰۰ دستگاه تصفیه هوای (HEPA) | ||||||
| مانیتورینگ پرتو | پایش پرتو | توقف هشدار | ۵۰VA Contamination Monitor | 1000 | ||
| درمان با فسفر-۳۲ | سیستم تزریق ایزوله | تزریق دارو | توقف تزریق ایمن | Survey Mete ۱۵–۴۰VA | 1000 | Phosphorus-32 therapy 1-6 kva UPS Online Trans bass Double Conversion |
| سیستم تهویه | فیلتراسیون اتاق | توقف تهویه | ۱۵–۴۰VA پمپ تزریق ایزوله اتوماتیک (شیلددار) | 1000 | ||
| مانیتورینگ پرتو |
پایش پرتو | توقف هشدار | ۵۰۰–۱۵۰۰VA هود ایزوتوپ رادیواکتیو | 2000-3000 | ||
| ۱۰۰۰–۳۰۰۰VA سیستم تهویه فشار منفی اتاق | ||||||
| براکیتراپی رادیونوکلئیدی | سیستم تصویربرداری راهنما | هدایت محل منبع | توقف درمان | 3000–8000VA (C-Arm)فلوروسکوپی سی-آرم | 6000-15000 | Radionuclide brachytherapy 6-15 kva UPS Online Trans bass Double Conversion |
| 2000–50000VA (CT Scan)سی تی اسکن | ||||||
| سیستم تهویه اتاق | دفع ایزوتوپ | توقف تهویه | ۵۰۰–۱۵۰۰VA هود ایزوتوپ رادیواکتیو |
1000 | ||
| Afterloader | قرارگیری منبع دربیمار | گیر کردن منبع در بدن بیمار | ۱۰۰۰-۳۰۰۰VA (HDR)Afterloader پرتوان | 1000-3000 | ||
| ۵۰۰-۱۵۰۰VA (LDR)Afterloader کمتوان | ||||||
نکته مهم انتهای جدول : دستگاههای پیشنهادی ارائهشده برای استفاده در آزمایشگاهها، بر اساس شرایط معمول و تجهیزات نرمال طراحی شدهاند و معمولاً در هر آزمایشگاه از هر دستگاه یک عدد در نظر گرفته شده است. اما باید توجه داشت که پارامترهای متعددی مانند تعداد تجهیزات، نوع بار مصرفی، توان مورد نیاز، تکفاز یا سهفاز بودن سیستم و شرایط نصب در انتخاب نوع و ظرفیت مناسب یو پی اس تأثیرگذار هستند.
خرید یو پی اس پزشکی هستهای
انتخاب و خرید یو پی اس (UPS) برای مراکز پزشکی هسته ای، بسیارحساس و تخصصی است؛ زیرا تجهیزات این حوزه جزو حساس ترین و گرانترین دستگاههای پزشکی محسوب میشوند. سیستمهایی مانند PET، SPECT، گاما کمرا، شتاب دهندهها و هودهای ایمنی شیمیایی در برابر نوسانات ولتاژ و قطعی برق بسیار آسیب پذیر هستند.
هنگام خرید یو پی اس باید به چند اصل اساسی توجه کرد:
- توان و ظرفیت خروجی: محاسبه بار کل دستگاههای متصل (بر حسب کیلوولتآمپر یا kVA) و انتخاب یو پی اس با ضریب اطمینان مناسب (حداقل ۲۰٪ بالاتر از بار مصرفی).
- فناوری یو پی اس: در مراکز پزشکی هستهای بهترین گزینه، UPS آنلاین (Online Double Conversion) است که ولتاژ و فرکانس را به طور کامل تثبیت کرده و هیچ وقفه ای در عملکرد دستگاه هنگام قطع برق ایجاد نمی گردد .
- کیفیت و پایداری باتریها: باتریهای سیلد لید اسید با طول عمر بالا برای اطمینان از عملکرد مداوم در قطعیهای طولانی.
- امکانات جانبی : قابلیت مانیتورینگ هوشمند، اتصال به سیستمهای هشدار مرکزی بیمارستان، و پشتیبانی ازدستگاههای تهویه و هودهای ایمنی.

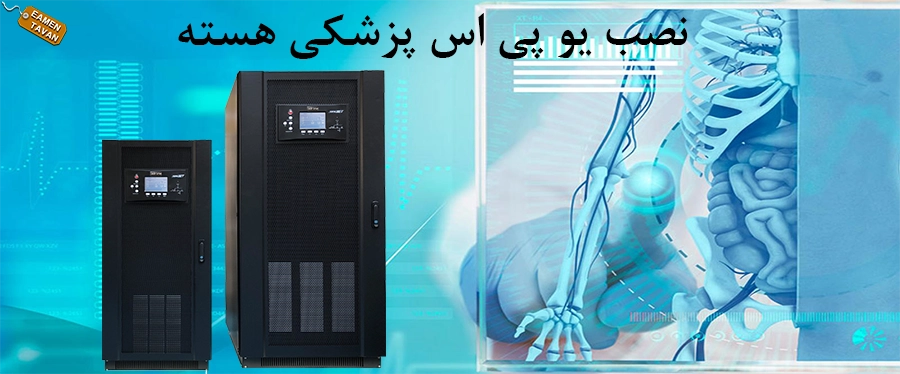

نصب یو پی اس پزشکی هستهای
نصب یو پی اس در مراکز پزشکی هسته ای باید طبق استانداردهای بینالمللی (مانند IEC 62040 برای UPS و IAEA برای ایمنی پرتویی) انجام شود. نصب صحیح اهمیت زیادی دارد زیرا هرگونه خطا در سیم کشی یا نصب میتواند هم به تجهیزات آسیب رسانده و هم خطرات نشت پرتویی ایجاد کند.
مهمترین ملاحظات نصب عبارتند از:
- جانمایی: UPS باید در اتاقی مجزا با تهویه مناسب قرار گیرد، اما نزدیک به بارهای مصرفی (PET، SPECT، گاما کمرا)
- اتصال به سیستم برق اضطراری: یو پیاس باید به تابلو برق اضطراری بیمارستان و دیزل ژنراتور متصل شود تا در قطعی طولانی، برق رسانی مداوم و پایدار حفظ شود.
- ایزولاسیون و حفاظت : استفاده از ارتینگ (Earthing) مناسب ، سیستمهای حفاظت در برابر نوسانات شدید (Surge Protectors) و فیوزهای حفاظتی الزامی است.
- تست و راهاندازی: پس از نصب، تست بارگیری کامل و شبیهسازی قطعی برق باید انجام شود تا از کارکرد صحیح اطمینان حاصل گردد.
- ایمنی پرتویی: محل نصب باید بهگونه ای انتخاب شود که در معرض پرتوهای یونیزان مستقیم قرار نگیرد و در عین حال دسترسی آسان برای تعمیر یا نظارت بر عملکرد یو پی اس وجود داشته باشد.
قیمت یو پی اس پزشکی هستهای
هزینه یو پی اس برای مراکز پزشکی هستهای متغیر و وابسته به پارامترهای فنی و دستگاههای متصل است که پایداری در عملکرد ، اهمیت بسیاری دارد.
عوامل مؤثر بر قیمت عبارتند از:
- ظرفیت توان (kVA) : یو پیاسهای کوچک برای سیستمهای آزمایشگاهی ساده ممکن است ۵–۱۰ kVA باشند، در حالی که برای PET-CT یا SPECT ظرفیت بالای ۴۰–۱۲۰ kVA لازم است.
- نوع تکنولوژی: یو پیاس آنلاین (Double Conversion) از نظر قیمتی گران تر از Line-interactive یا Offline است، اما تنها گزینه مناسبتری برای تجهیزات پزشکی هسته ای محسوب میشود.
- باتریها : قیمت بسته به زمان بکاپ دهی متغییر می باشد . زیرا تعداد باتری ها بیشتر می شود .
- برند و گارانتی: برندهای معتبر جهانی (با کیفیت بالای قطعات و طول عمر بیشتر) هزینه بالاتری دارند ولی از نظر اطمینان و خدمات پس از فروش مناسب ترند.
- هزینههای جانبی: شامل نصب تخصصی، مانیتورینگ هوشمند، نگهداری پیشگیرانه و قطعات یدکی.
